HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 224)

224
4.20 Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

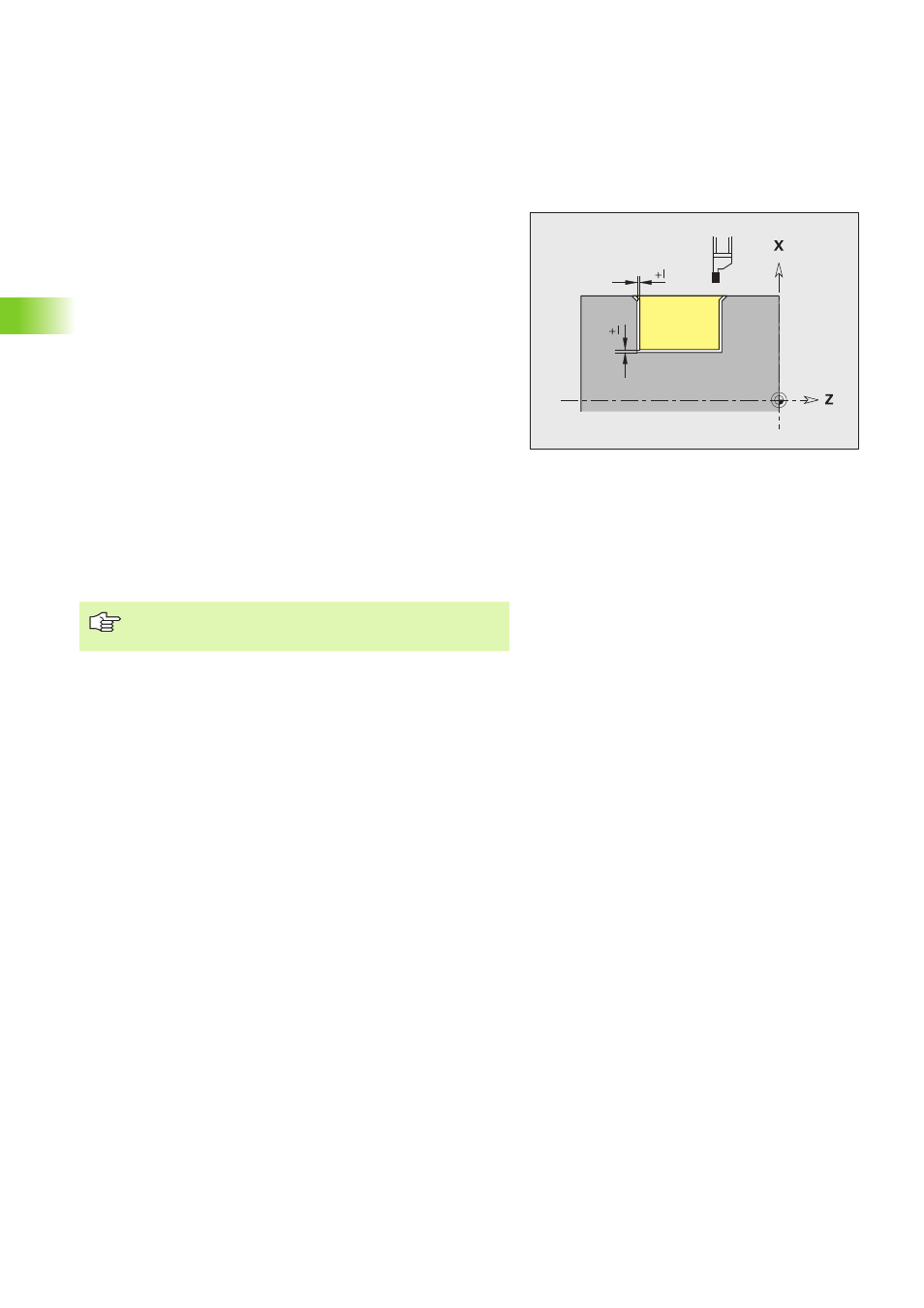

Ciclo de profundización G866
G866 mecaniza una profundización definida con G22-Geo. El CNC
PILOT reconoce en base a la definición de la herramienta si se trata de
un mecanizado interior o exterior o si se trata de una profundización
radial o axial.
Parámetros
NS Número de bloque (ref. a G22-Geo)
I Sobremedida en la profundización previa (por defecto: 0)
„ I=0: la profundización se logra en una operación de trabajo
„ I>0: en la primera operación de trabajo se realiza la
profundización previa, en la segunda, el acabado
E Tiempo de espera (por defecto: tiempo de una revolución del
cabezal)
„ con I=0: en cada profundización
„ con I>0: sólo en el acabado
Cálculo de la subdivisión del corte:
Desviación máxima = SBF * anchura del filo (cuchilla)
(SBF: véase parámetro de mecanizado 6)
„ Se ejecuta la corrección de radio de filo de cuchilla.
„ No se compensa la sobremedida.
Desarrollo del ciclo
1 Se calcula la subdivisión del corte.
2 La herramienta se alimenta desde el punto de partida para
realizar el primer corte.
„ Profundización radial: primero dirección Z, luego X
„ Profundización axial: primero dirección X, luego Z
3 Profundiza (como se indica en "I").
4 Regresa con avance rápido y se alimenta la herramienta para el
corte siguiente.
5 Cuando I=0: se espera el tiempo "E"
6 Se repite 3...4 hasta que se ha mecanizado la profundización.
7 Cuando I>0: se realiza el acabado del contorno
