404
6.5 Cont
or
no de pieza acabada
6.5 Contorno de pieza acabada
Indicaciones sobre la definición de contornos
No se consultan los parámetros que el TURN PLUS conoce. Los
campos de introducción están bloqueados. Ejemplo: en recorridos
horizontales o verticales sólo cambia una de las coordenadas y el
ángulo se determina a través de la dirección del elemento.
El tipo de medición se ajusta mediante softkey.

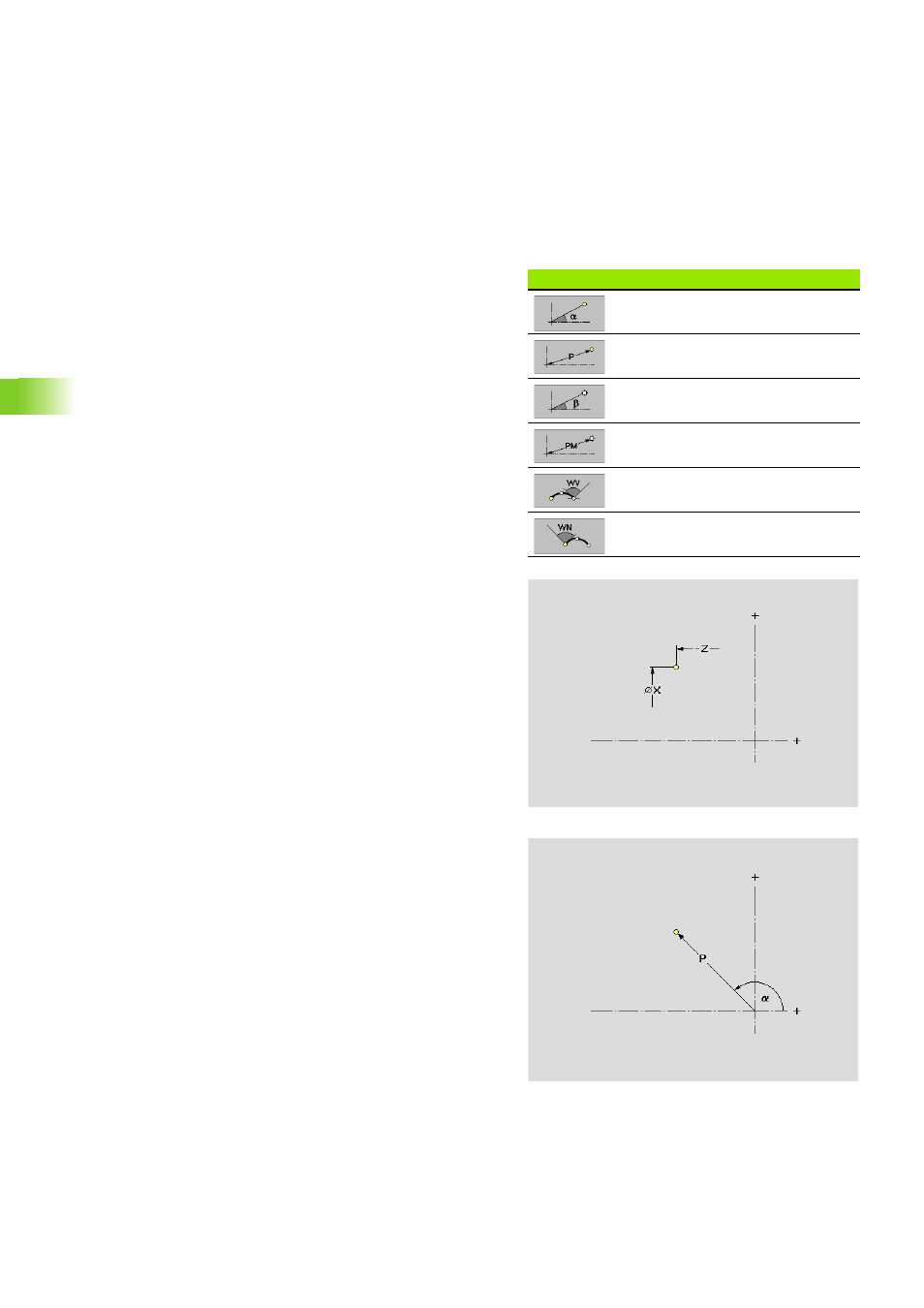

Punto de arranque del contorno
La función determina el punto de arranque.
Softkeys
Medición polar del punto final: ángulo
a
Medición polar del punto final: radio
Medición polar del punto central:
ángulo b
Medición polar del punto central: radio
Ángulo al elemento anterior
Ángulo al elemento siguiente
Parámetros
X Punto inicial del contorno
Z Punto inicial del contorno
P Punto de arranque del contorno en coordenadas polares
a punto inicial del contorno en coordenadas polares (referencia:
eje Z positivo)
