CNC PILOT 4290 de HEIDENHAIN 527
6.14 Gener
a
ción int
e
ra
ctiv
a del plan de tr
abajo (GIPT)

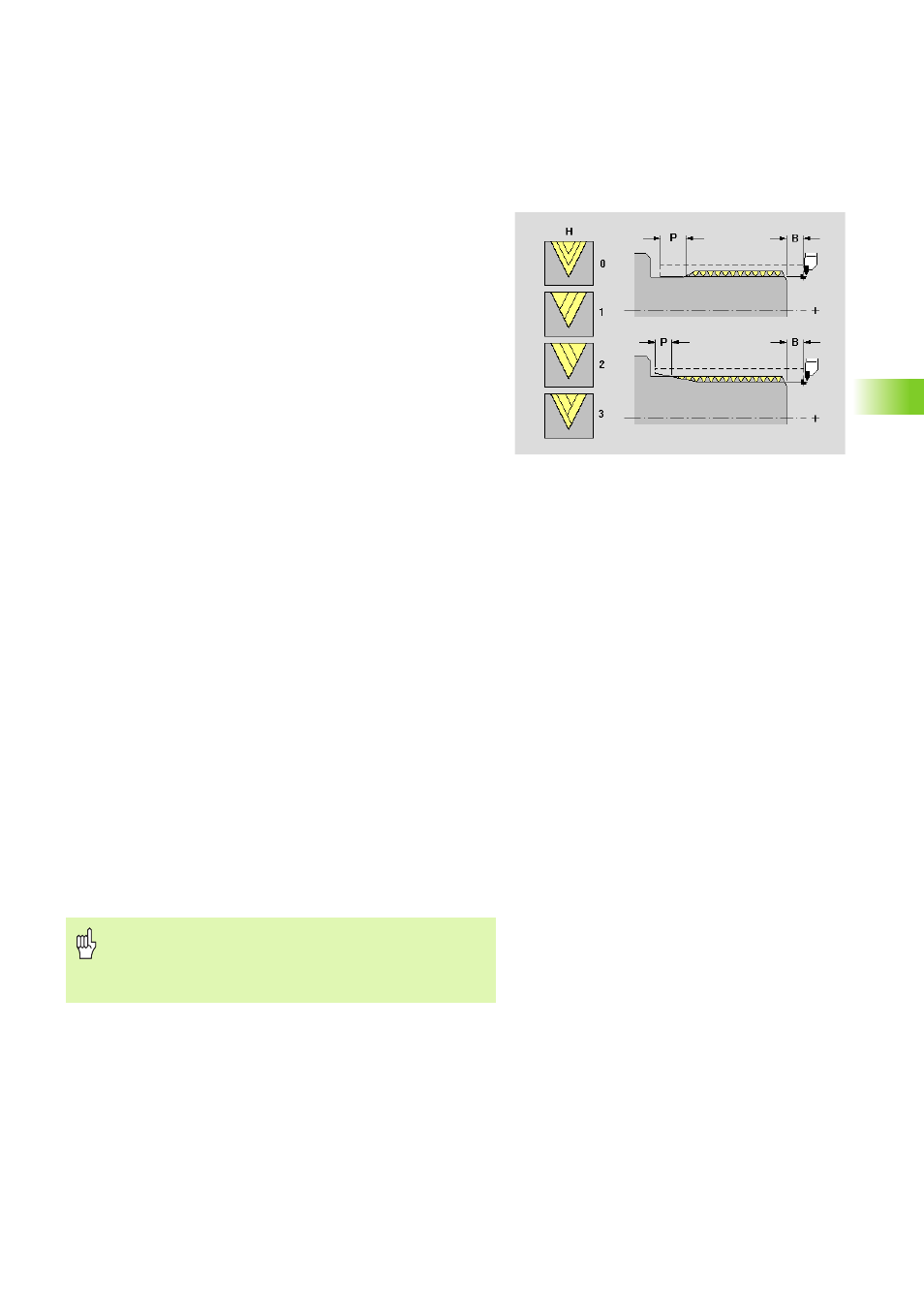

Tipo de mecanizado: roscado (G31)
La GIPT genera el ciclo G31 para la rosca seleccionada.
Parámetros
B Longitud de aceleración
„ Sin introducción: el CNC PILOT calcula la longitud de los
tallados libres o profundizaciones cercanos.
„ Sin introducción, si no existen tallados/profundizaciones: el
CNC PILOT utiliza "Recorrido inicial de la rosca, y longitud de
marcha por inercia" del parámetro de mecanizado 7.
P Longitud de sobrepaso
„ Sin introducción: el CNC PILOT calcula la longitud de los
tallados libres o profundizaciones cercanos.
„ Sin introducción, si no existen tallados/profundizaciones: el
CNC PILOT utiliza "Recorrido final de la rosca"del parámetro
de mecanizado 7.
C Ángulo de arranque, cuando el inicio de la rosca está situado en
elementos del contorno que no son de rotación simétrica
I Alimentación máxima
V Modo de profundizac.
„ V=0 (corte transversal constante): arranque de viruta
transversal constante en todos los cortes.
„ V=1: alimentación constante
„ V=2 (subdivisión de corte restante): cuando de la división de
la profundidad de rosca/aproximación resulta un resto, este
"resto" es válido para la primera aproximación. El "último
corte" se subdivide en 1/2, 1/4 y 1/8 cortes.
„ V=3 (método EPL): la aproximación se calcula a partir del
paso y de la velocidad.
H Tipo de desvío de las aproximaciones individuales para suavizar
los flancos de rosca
„ H=0: sin decalaje
„ H=1: decalaje por la izquierda
„ H=2: decalaje por la derecha
„ H=3: decalaje alterno por la derecha/izquierda
Q Número de recorridos en vacio después del último corte (para
reducir la presión de corte en la base de la rosca)
¡Atención: Peligro de colisión!
Si la "longitud de rebasamiento P" es demasiado grande,
existe peligro de colisión. La longitud del rebasamiento se
comprueba en la simulación.
