CNC PILOT 4290 de HEIDENHAIN 159
4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado

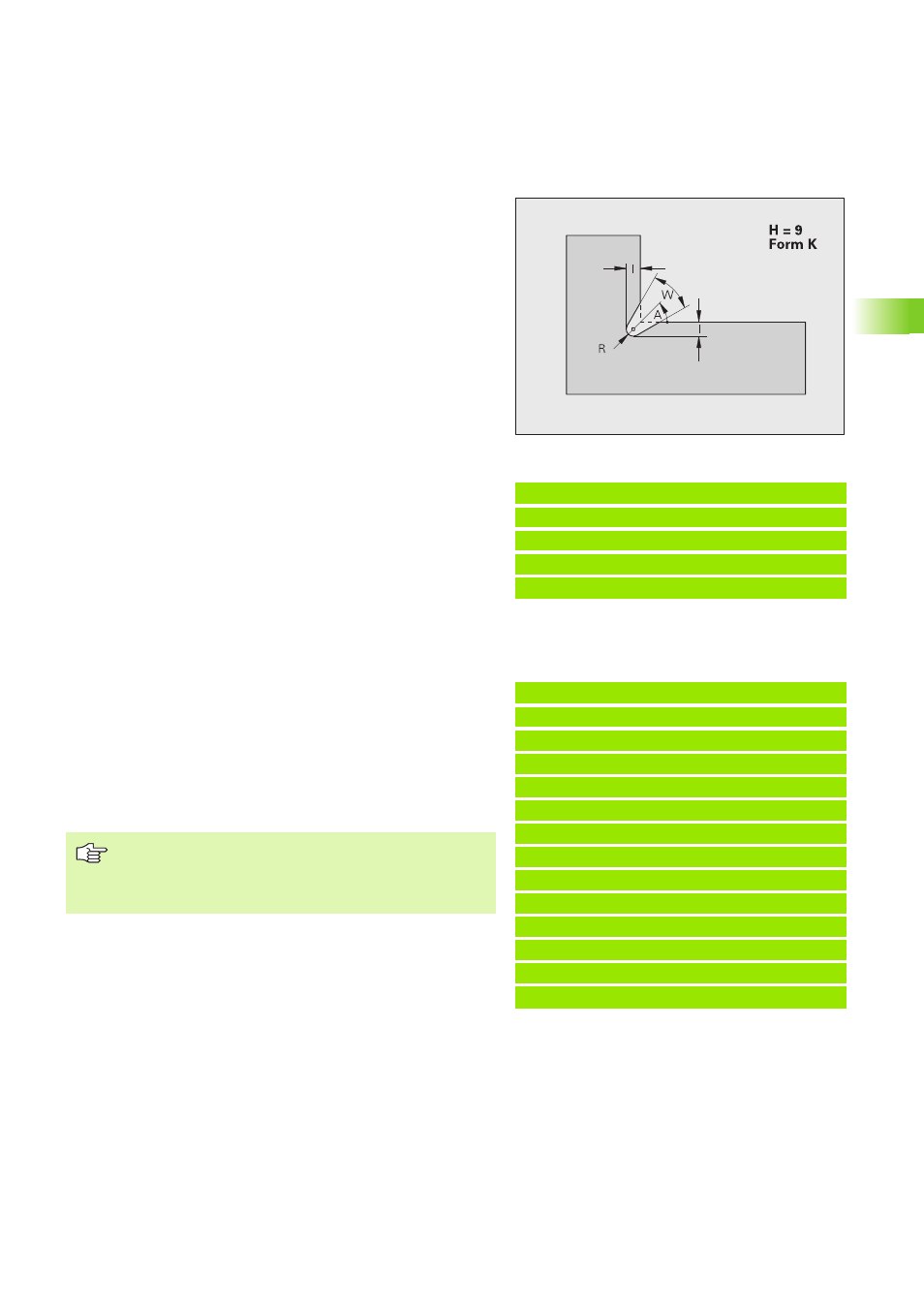

Entalladura con forma K (H=9)
Roscado (estándar) G34-Geo
G34 define roscados interiores o exteriores sencillos o concatenados
(rosca fina métrica ISO DIN 13, línea 1). El CNC PILOT calcula todos
los valores precisos.
Los roscados se encadenan mediante la programación de varias frases
G01/G34 sucesivas.
Ejemplo: Llamada a G25-Geo forma K
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H9 I1 R0.8 W40 [forma K]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Entalladura forma K: H=9
I Profundidad de entalladura
R Radio de entalladura - sin datos: el elemento circular no se
mecaniza
W Ángulo de entalladura
A Ángulo respecto al eje longitudinal (por defecto: 45°)
Ejemplo: G34
. . .
PIEZA ACABADA
N1 G0 X0 Z0
N2 G1 X20 B-2
N3 G1 Z-30
N4 G34 [métrica ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 B-1.5
N7 G1 Z-40
N8 G34 F1.5 [rosca fina métrica ISO]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parámetros
F Paso de rosca (por defecto: paso tomado de la tabla de la
norma)
„ Antes de G34 o en un bloque NC con G34 debe
programarse como elemento de referencia un elemento
lineal de contorno.
„ Mecanizar la rosca con G31.
