2.1 Interfaz de usuario

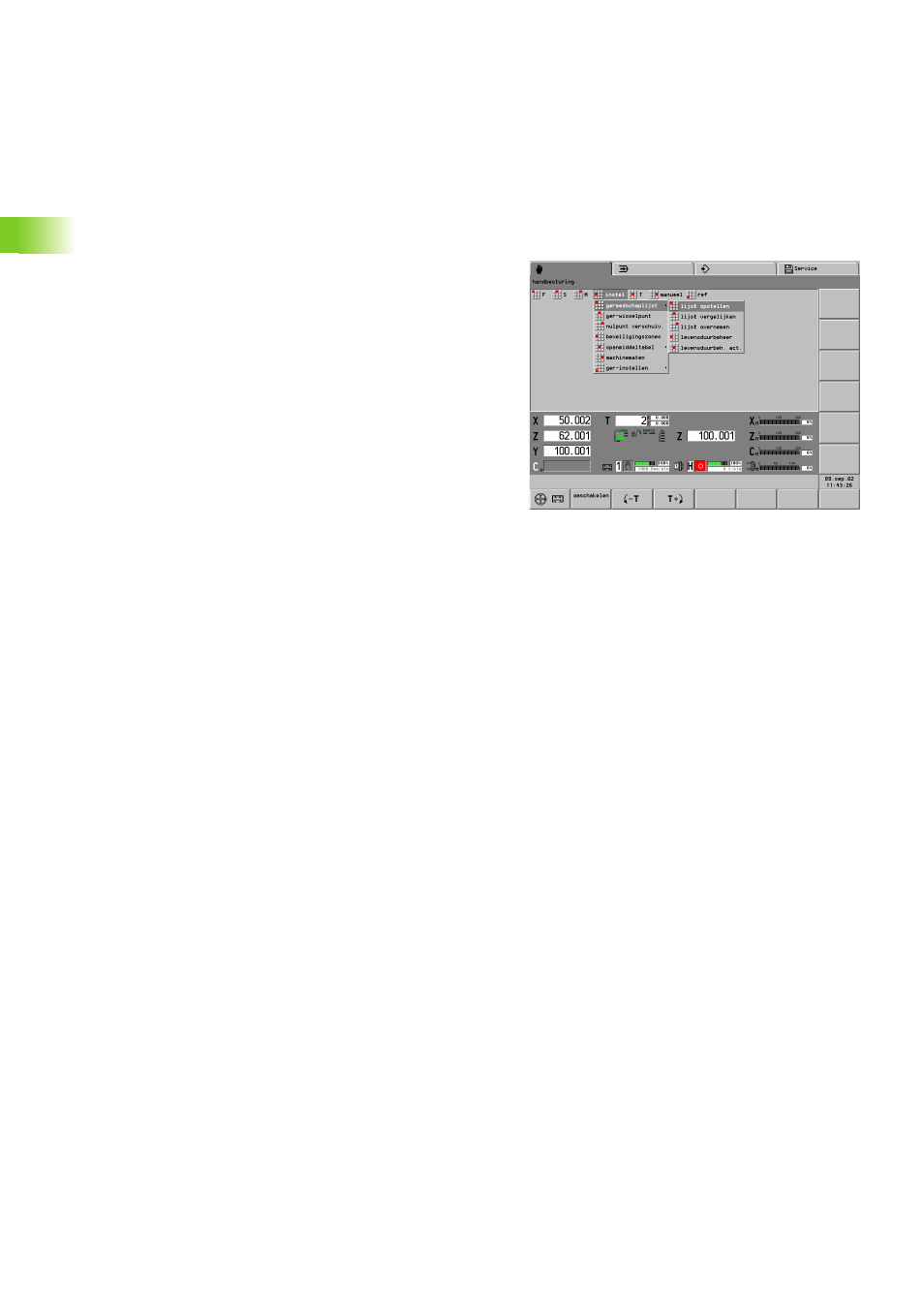

Visualizaciones en pantalla
1 Linea del modo de funcionamiento: Visualiza el estado del
modo de funcionamiento.
„ El modo de funcionamiento activo está destacado en gris
oscuro.
„ Modos de funcionamiento de Programación y Organización
„ El modo de funcionamiento seleccionado figura a la derecha
junto al símbolo.
„ Informaciones adicionales, como el programa seleccionado,
submodo de funcionamiento, etc., se visualizan debajo del
símbolo del modo de funcionamiento.
2 Bara del menú y menús Pull-down se utilizan para la selección
de la función.
3 Ventana de trabajo: El tamaño y la distribución dependen del
modo de funcionamiento seleccionado.
4 Visualización de la máquina: muestra el estado actual de la
máquina (posición de la herramienta, situación del cabezal y del
ciclo, herramienta activa, etc.). La visualización de la máquina es
configurable.
5 Barra de estados
„ Simulación. TURN PLUS: Visualización de los ajustes actuales
o indicaciones para los siguientes pasos operativos.
„ Otros modos de funcionamiento: Visualización del último aviso
de error
6 Campo para fecha y semáforo de servicio
„ Visualización de fecha y hora
„ Un segundo plano en color indica un error o un aviso del PLC.
„ El "semáforo de servicio" visualiza el estado del mantenimiento
de la máquina.
7 Barra de teclas de configuración rápida: Visualiza el
significado en curso de las teclas de configuración rápida.
8 Barra de teclas de configuración rápida vertical: Visualiza el
significado en curso de las teclas de configuración rápida. Para
más información: ver manual de la máquina.
