4.16 Decalajes del punt
o cer
o Decalaje de punto cero G51

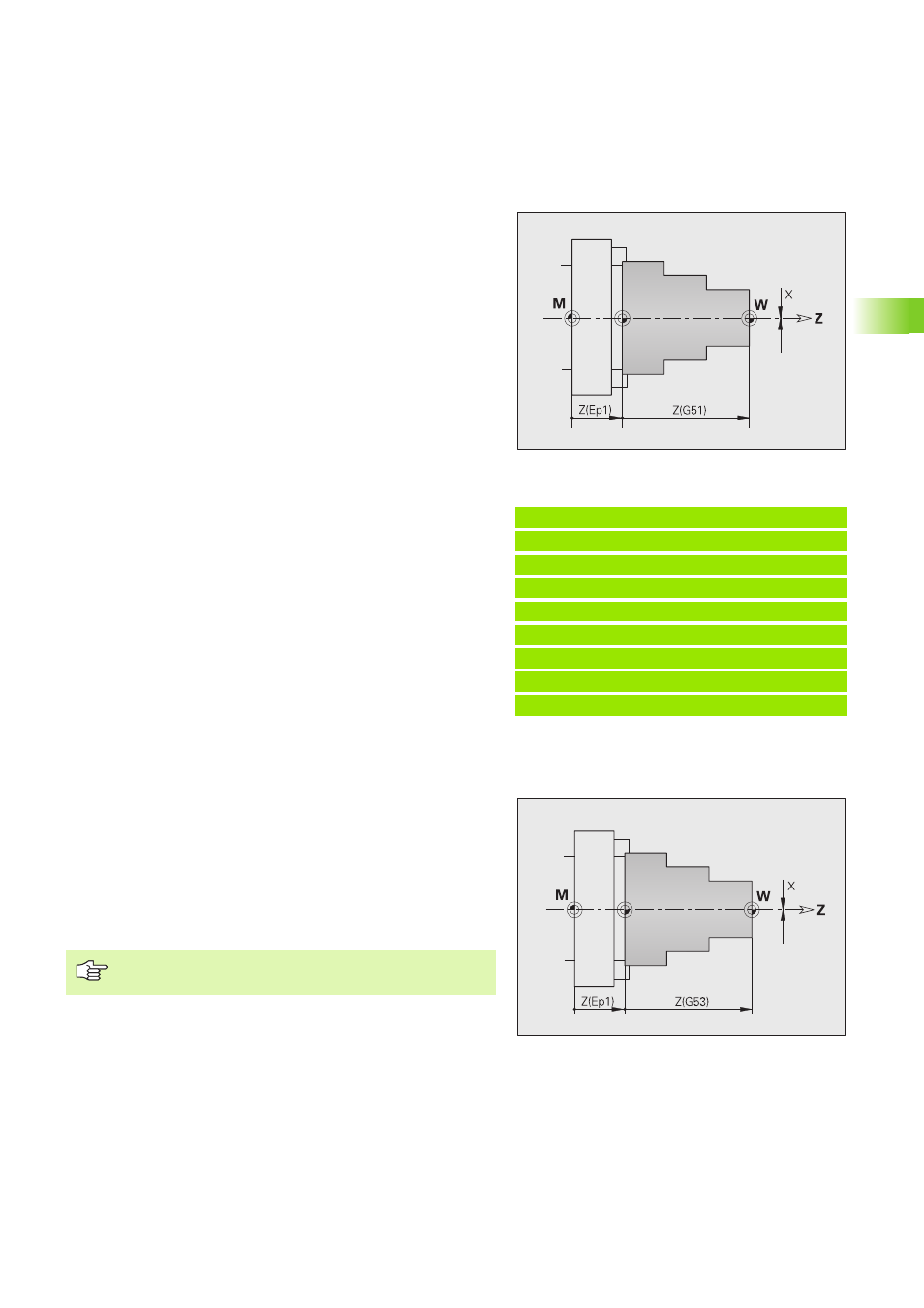

G51 decala el punto cero de la pieza una distancia igual a "Z" (o "X"). El
decalaje se refiere al punto cero de pieza definido en el modo de
Ajuste.
Aun cuando se programe varias veces G51, el punto de referencia
sigue siendo el punto cero pieza definido en el modo Ajuste.
El decalaje de punto cero es válido hasta el final del programa o hasta
que se cancele mediante otro decalaje de punto cero.
Desplazamiento del punto cero según los
parámetros G53, G54, G55
G53..G55 desplazan el punto cero de la pieza según el valor definido
en los parámetros de ajuste 3, 4, 5. El decalaje se refiere al punto cero
de pieza definido en el modo de Ajuste.
También cuando se programa G53, G54, G55 de forma múltiple, se
mantiene el punto de referencia del cero pieza definido en el
funcionamiento de ajuste.
El desplazamiento del punto cero es válido hasta el final del programa
o hasta que se cancela mediante otro desplazamiento.
Parámetros
X Decalaje (cota de radio)
Z Decalaje
Ejemplo: G51
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N11 G51 Z-28 [Decalaje del punto cero]
N5 G0 X62 Z-15
N6 G810 NS7 NE12 P5 I0.5 K0.2
G51 Z-56 [Decalaje del punto cero]
. . .
Un desplazamiento en X debe indicarse como medida del
radio.
