360
5.1 Modo de funcionamient
o
Simulación
5.1 Modo de funcionamiento
Simulación

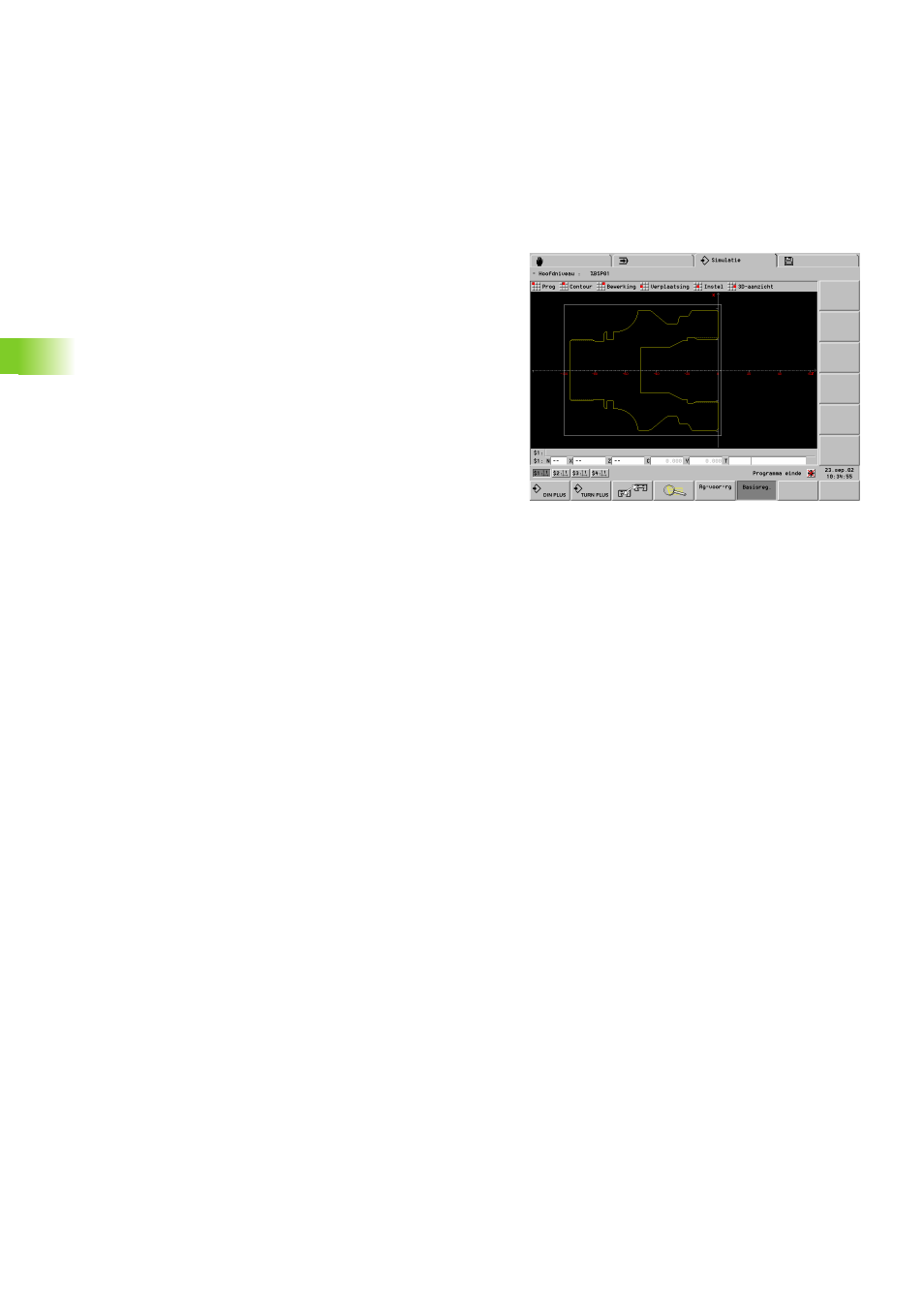

La "Simulación" representa gráficamente los contornos programados,
los movimientos de desplazamiento y los procesos de mecanizado. El
CNC PILOT tiene en cuenta el espacio de trabajo, las herramientas y
el medio de sujeción.
Los mecanizados con el eje C se comprueban en las ventanas
auxiliares (ventana frontal/envolvente y vista lateral).
En los programas NC complejos con condiciones en el programa,
cálculo de variables, resultados externos, etc. se simulan las
programaciones y los resultados y se verifican de esta forma todas las
condiciones del programa.
El CNC PILOT asiste el test de programa para tornos con varios
carros y el mecanizado de hasta cuatro piezas en un espacio de
trabajo.
Durante la simulación el CNC PILOT calcula los tiempos principales
y secundarios para cada herramienta.
El análisis del punto de sincronización asiste a la hora de analizar y
optimizar programas NC para varios carros.
Funciones del modo de funcionamiento Simulación:
„ Simulación del contorno: representación de los contornos
programados (Véase “Simulación del contorno” en pág. 372)
„ Simulación del mecanizado: control del proceso de arranque de
viruta (Véase “Simulación del mecanizado” en pág. 374)
„ Simulación del movimiento: representación del mecanizado "en
tiempo real" con seguimiento permanente del contorno (Véase
“Simulación de movimientos” en pág. 378)
„ Vista 3D: representación 3D de contornos de giro (Véase
“Vista 3D” en pág. 381)
„ Cálculo de los tiempos: representación de los tiempos principales
y secundarios de cada aplicación de herramienta (Véase “Cálculo de
tiempos” en pág. 386)
„ Análisis del punto de sincronización: representación del
mecanizado de la pieza con varios carros. En ello se representa tanto
la ejecución en tiempo, como también la dependencia de unos
carros con otros (Véase “Análisis del punto de sincronización” en
pág. 386).
„ Funciones de depuración: visualización y simulación de variables y
eventos (Véase “Funciones de depuración” en pág. 382)
