CNC PILOT 4290 de HEIDENHAIN 179
4.1
1
Cont
or
nos en superficie lat
e
ra
l
4.11 Contornos en superficie lateral

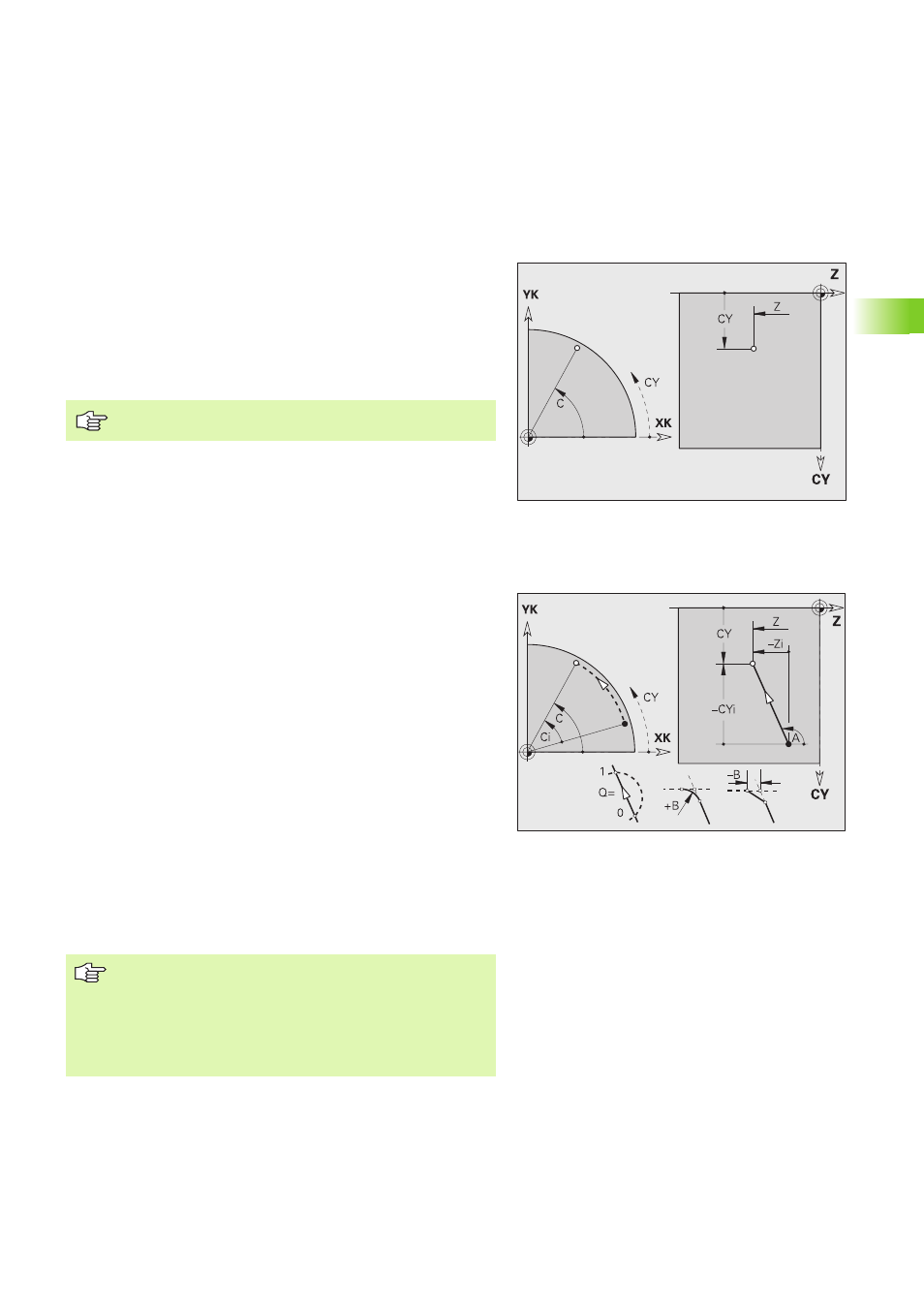

Punto de partida del contorno en superficie
lateral G110-Geo
G110 define el punto inicial de un contorno en superficie lateral.
Segmento rectilíneo de contorno en superficie
lateral G111-Geo
G111 define un recorrido en un contorno en superficie lateral.
Parámetros
Z Punto inicial
C Punto inicial (ángulo inicial)
CY Punto inicial como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
Se programan Z, C o Z, CY.
Parámetros
Z Punto final
C Punto final (ángulo final)
CY Punto final como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
A Ángulo respecto al eje Z
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Q Punto de corte. Punto final, cuando el recorrido corta una recta
(por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
Programación
„ Z, CY:: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
„ C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
„ Programar Z – C o Z – CY
