8.1 Banco de dat
o
s de her
ramientas
„ Véase “Soporte herramienta, asentamiento de la herramienta” en
pág. 626

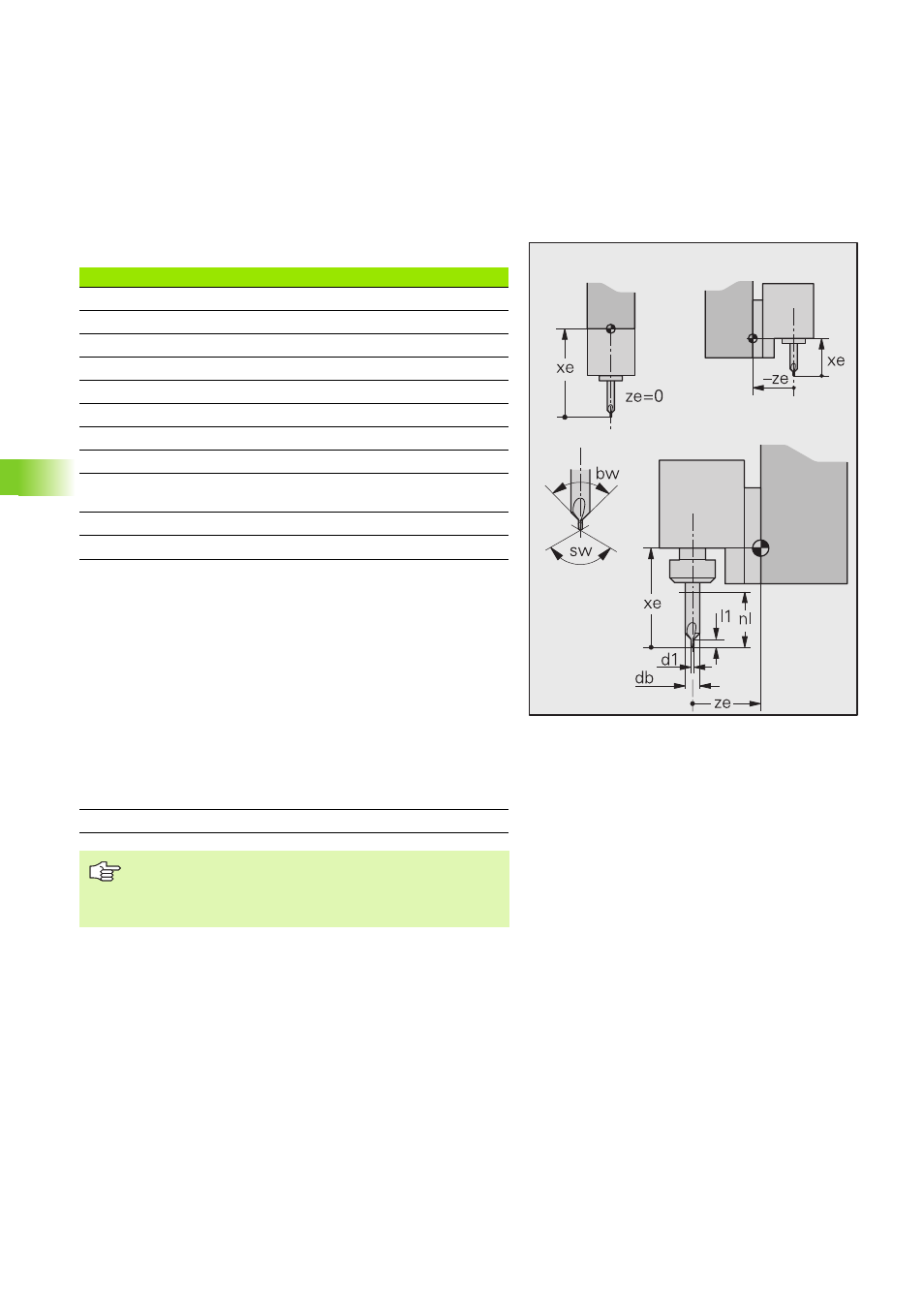

Parámetros Herramientas de taladrar
Herramienta ejemplo: tipo 311
Parámetro ventana de diálogo 1 G S TP
ID: número de identidad de la herramienta • • •
X-, Z-, Y-Maß (xe, ze, ye): medidas de ajuste • – –
Diám. (db): diámetro del taladro • • •
Áng.tal (bw): ángulo del taladro • • •
Áng.pun (sw): ángulo de la punta • • •
d.v.ros (d1): diámetro vástago • • •
l.v.ros (l1): longitud vástago • • •
Áng.pos (rw): ángulo de posición • • –
Corr. X, Z, Y, (DX, DZ, DY): valores de corrección
(máxima +/- 10 mm) • – –
Sent. giro: sentido de giro del husillo • – •
L.útil (nl): longitud útil del taladro – – •
Tipo de taladro (tipo de macho de roscar):
„ 0: sin definir
„ 11: métrico
„ 12: rosca fina
„ 13: rosca inglesa
„ 14: rosca en bruto
„ 15: UNC
„ 16: UNF
„ 17: PG
„ 18: NPT
„ 19: rosca trapezoidal
„ 20: otros
• – •
L.co.in (al): longitud corte inicial • • •
El parámetro "tipo de taladro" se emplea para calcular los
parámetros de roscado y se tiene en cuenta en la
selección de la herramienta en la GAPT (generación
automática del plan de trabajo).
