362
5.1 Modo de funcionamient
o

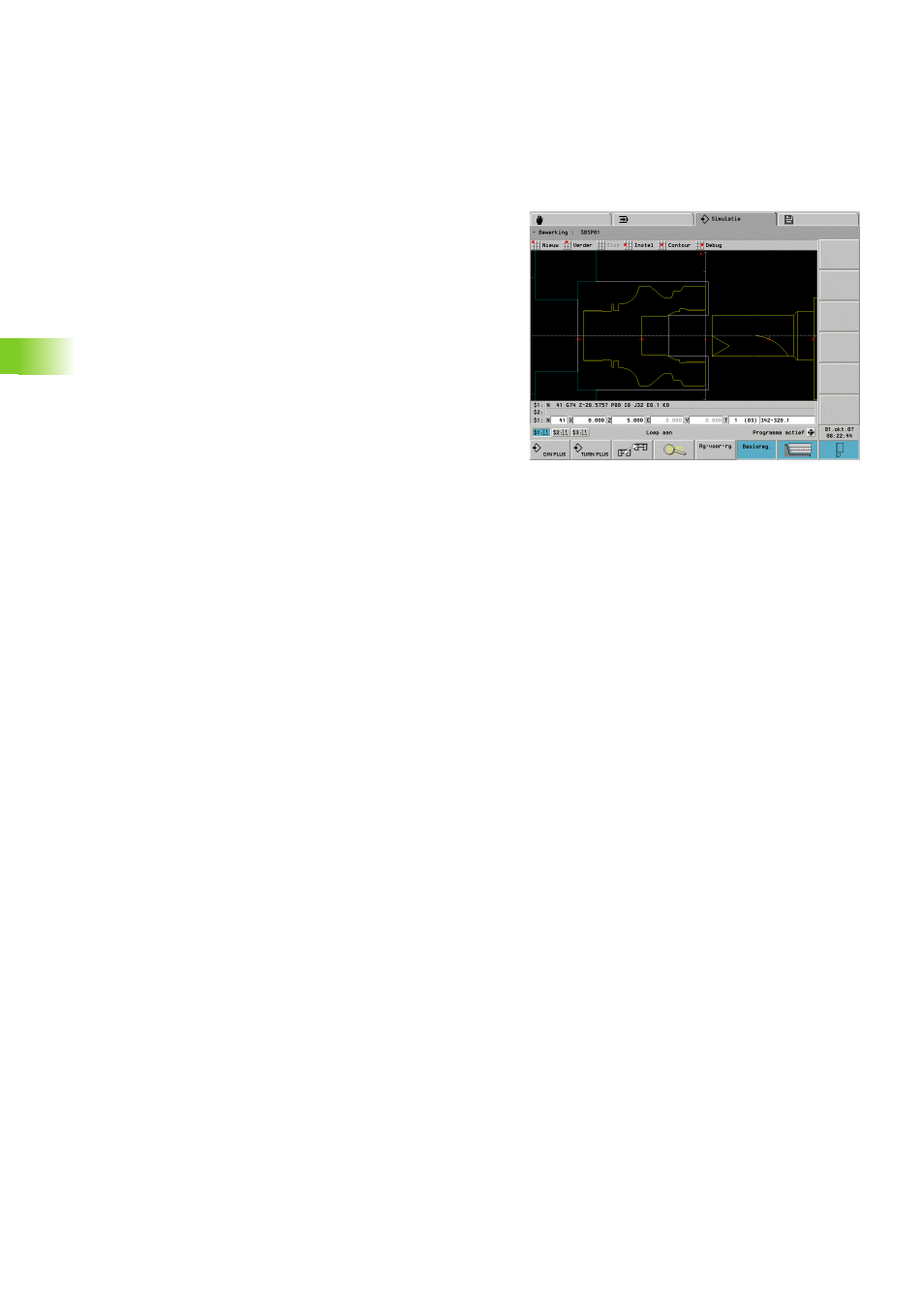

Simulación
Elementos de representación
„ Sistemas de coordenadas: el punto cero del sistema de
coordenadas corresponde al punto cero de la pieza. La flecha de los
ejes X y Z señalan en dirección positiva. Si el programa NC mecaniza
varias piezas, se visualizan los sistemas de coordenadas de todos
los carros implicados.
„ Representación de la pieza en bruto
„ Programa: pieza en bruto programada
„ No programada: "pieza en bruto estándar" del parámetro de
control 23
„ Representación de la pieza acabada (y contornos auxiliares)
„ Programa: pieza acabada programada
„ No programada: no hay representación
„ Plano inclinado: la simulación representa el plano inclinado como
contorno auxiliar, cuando se define con "SUPERFICIE
ENVOLVENTE_Y".
„ Representación de la herramienta el CNC PILOT genera la figura
de la herramienta en base a los parámetros de la base de datos de
la herramienta. En la casilla "número de figura" se determina, si se
representa la herramienta completa o sólo el "campo cortado" (nº de
figura=-1: sin representación de la herramienta).
„ En el programa NC se programa: se emplea la herramienta
programada en el apartado REVOLVER
„ No programado en el programa NC: se emplea la entrada de la
lista de herramientas
„ Representación del medio de sujeción la simulación representa el
medio de sujeción cuando en el programa NC se ha determinado
"G65 medio de sujeción para gráfico".
El CNC PILOT genera la figura del medio de sujeción en base a los
parámetros de la base de datos del medio de sujeción.
„ Punto luminoso: el punto luminoso (pequeño rectángulo blanco)
representa el extremo de corte teórico.
Visualizar
La visualización de frase muestra las frases NC programada (frases
fuente NC). En la ventana de diálogo "Selección de ventana" se ajusta
(Véase “Ventana de simulación” en pág. 366):
„ Visualización de frase para el carro seleccionado
„ Visualización de frase para el carro marcado en la ventana de diálogo
"Selección de ventana"
La simulación muestra, alternativamente a la visualización de frase,
cuatro variables: Véase “Funciones de depuración” en pág. 382
