CNC PILOT 4290 de HEIDENHAIN 367
5.1 Modo de funcionamient
o
Simulación
Ajustar la ventana de simulación

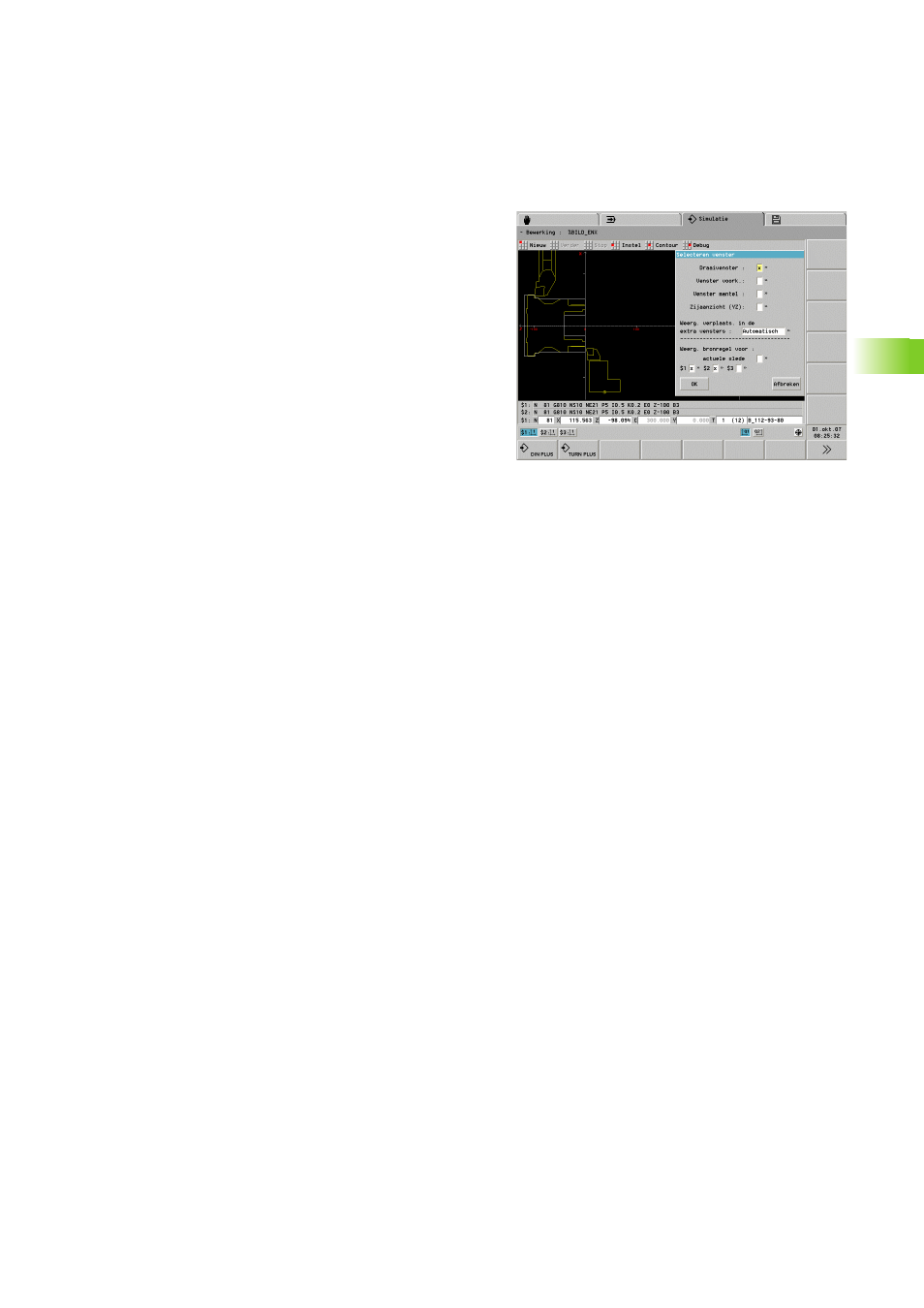

Ventana de diálogo Selección de ventana:
U Seleccionar "Ajustar > Ventana": el CNC PILOT abre una ventana de
diálogo para los siguientes ajustes ejecutados.
Ajustar:
„ la combinación de ventanas
„ Representación del trayecto en las ventanas auxialires: las ventanas
frontal, superficie envolvente y vista lateral son "ventanas auxiliares".
Cuando la simulación representa recorridos en estas ventanas,
depende del siguiente ajuste:
„ Automático: la simulación representa recorridos, cuando se
inclina el eje C o se han ejecutado G17 ó G19. Con G18 o cuando
el eje C gira hacia fuera se detiene la emisión de los
desplazamientos.
„ Siempre: la simulación marca cada recorrido en todas las
ventanas de simulación.
„ Visualización de la frase fuente: la visualización de frase muestra
las frases NC programada (frases fuente NC) de uno o varios carros.
Ajustar:
„ Visualización de frase fuente para el carro actual (seleccionado)
„ Visualización de la frase fuente para todos los carros marcados
