9.4 Diagnóstico
9.4 Diagnóstico
Informaciones y visualización
Llamada al diagnóstico:
U Seleccionar "Diag(nóstico" en el modo de funcionamiento "Servicio
de mantenimiento"
U Regreso al modo de funcionamiento "Servicio"
En la función "Diagnóstico" están disponibles las subfunciones de
información, test y control relacionadas con la causa de un error.
Punto de menú "Info": se obtiene información sobre los
componentes de hardware utilizados.
A partir del software versión 625 952-02:
Sin utilizado, también se muestra información para los datos OEM.

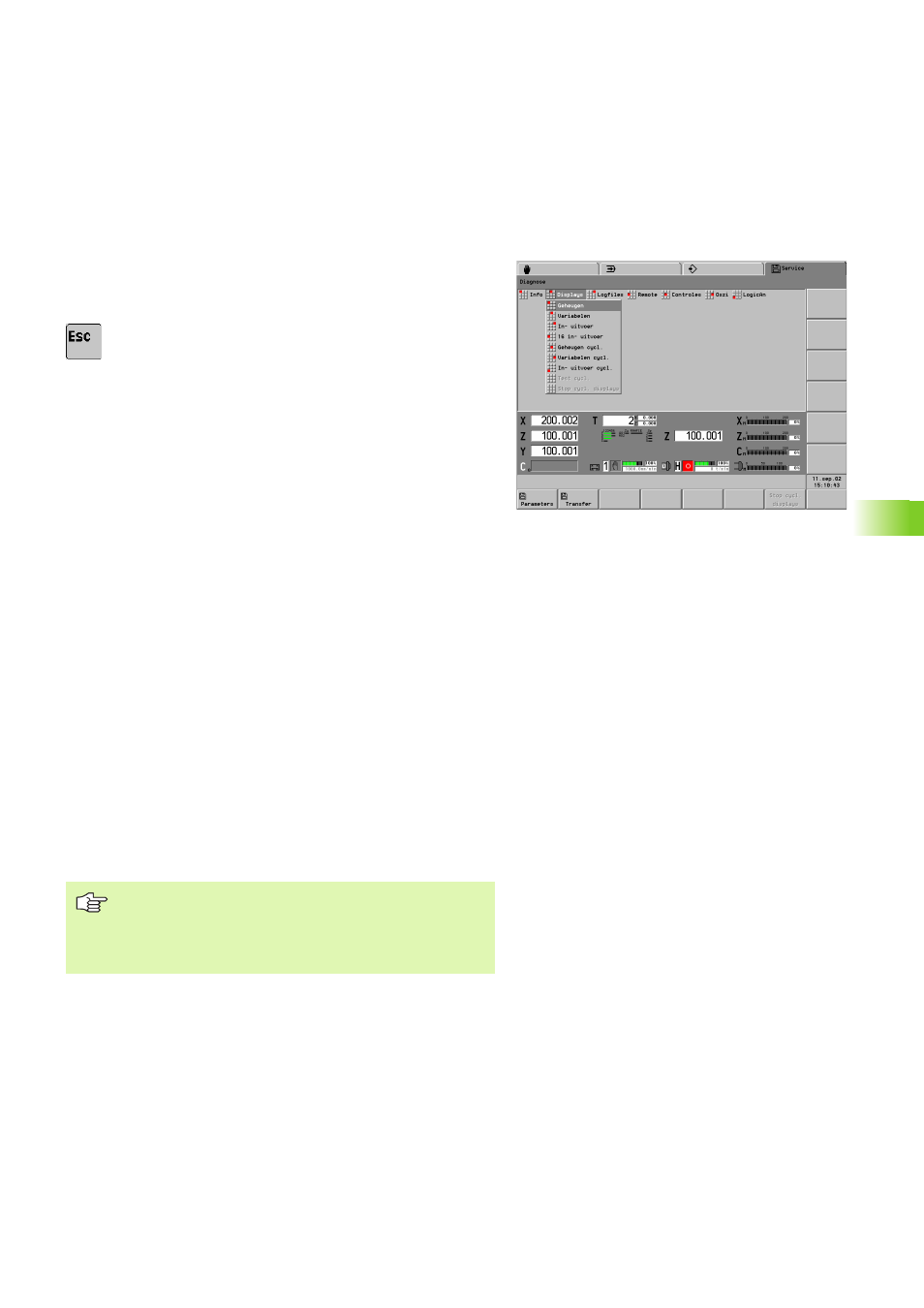

Grupo del menú "Visualizaciones"
„ Memoria: reservado para el personal del servicio técnico
„ Variables: muestra las "variables Dump" (contenido momentáneo
de aprox. 500 variables V).
„ "---": variable no inicializada
„ "???": variable no disponible
„ Entradas/salidas: indica el estado momentáneo de todas las
entradas/salidas.
„ 16 entradas/salidas: en la ventana de diálogo "seleccionar E/S para
indicación" se seleccionan hasta 16 entradas/salidas. Al final de la
ventana de diálog el CNC PILOT indica el estado de estas entradas/
salidas. Cada modificación de estados se visualiza inmediatamente.
Con la tecla "ESC" se cancela la función de indicación (visualización)
„ Memoria cíclica: reservado para el personal del servicio técnico
„ Variables cíclicas: seleccionar una variable V. El CNC PILOT
visualiza el valor. Cada modificación de valores se visualiza
inmediatamente.
„ Entradas/salidas cíclicas: seleccionar una posición de E/S. El CNC
PILOT visualiza el estado. Cada modificación de estados se visualiza
inmediatamente.
Las visualizaciones cíclicas se sobreponen a parte de la
ventana de visualización de la máquina. Se finalizan las
visualizaciones cíclicas con el punto de menú
"Visualización > Detener visualizaciones cíclicas" o con la
softkey "Detener visualizaciones cíclicas".
