98
3 Posicionamiento manual (MDI)
3.1 Pr
ogr
amación y ejecución de mecanizados sencillos
3.1 Programación y ejecución de
mecanizados sencillos
El modo de funcionamiento Posicionamiento manual (MDI) es
apropiado para mecanizados sencillos y posicionamientos previos de
la herramienta. En este modo de funcionamiento se puede introducir
y ejecutar directamente un programa corto en formato HEIDENHAIN
en texto claro o DIN/ISO. También se puede llamar a ciclos del TNC.
El programa se memoriza en el fichero $MDI. En el posicionamiento
manual se puede activar la visualización de estados adicional.
Empleo del posicionamiento manual
Seleccionar el modo de funcionamiento
Posicionamiento manual (MDI). Programar el fichero
$MDI tal como se desee
Iniciar la ejecución del pgm: Pulsador ext. START

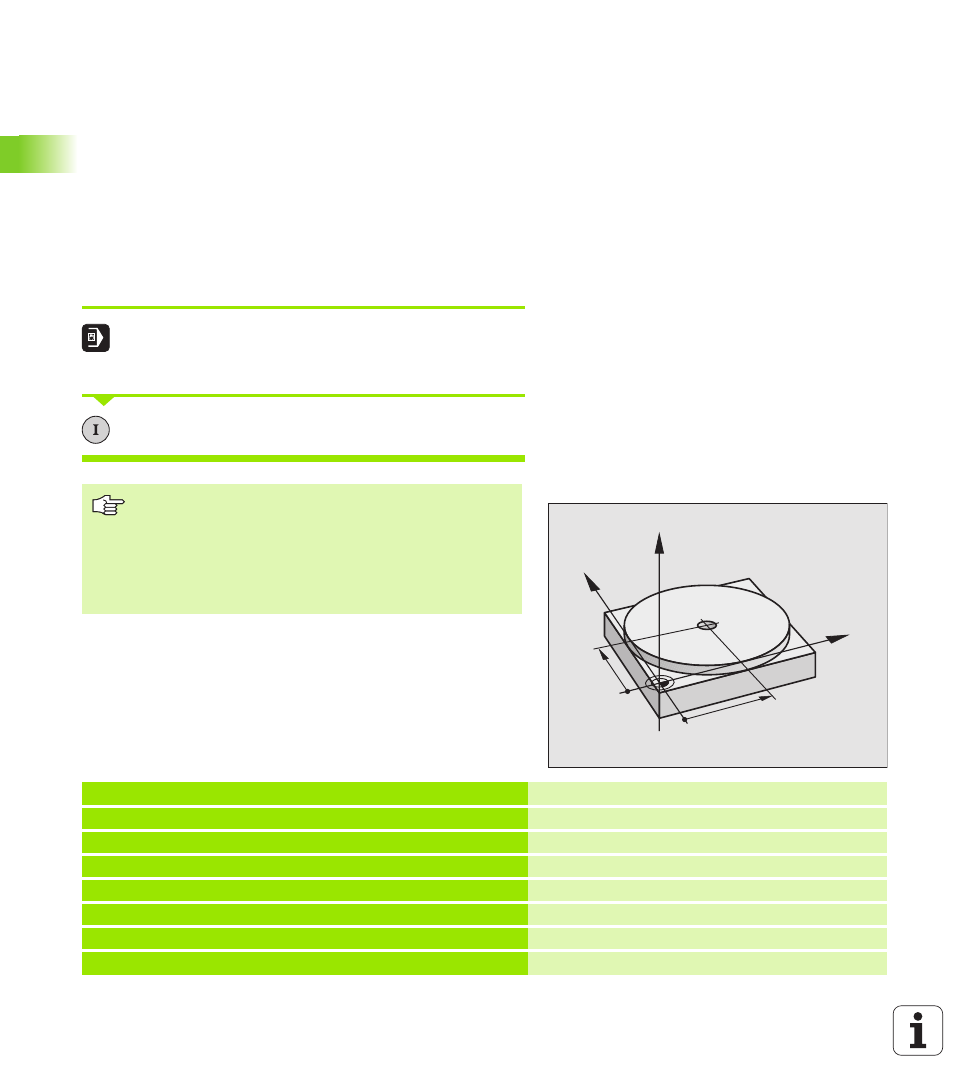

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm de profundidad.
Después de sujetar la pieza, centrarla y fijar el punto de referencia, se
puede programar y ejecutar el taladro con unas pocas lineas de
programación.
Primero se pre-posiciona la herramienta con frases L (lineales) sobre la
pieza y a una altura de seguridad de 5 mm sobre la superficie de la pieza.
Después se realiza el taladro con el ciclo 1 TALADRADO EN PROFUNDIDAD.
Limitación
No están disponibles la programación libre del contorno
FK, los gráficos de programación y los gráficos de la
ejecución de un programa.
El fichero $MDI no puede contener ningúna llamada a un
programa (PGM CALL).
Y
X
Z
50
50
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5 Definir la hta.: Herramienta cero, radio 5
2 TOOL CALL 1 Z S2000 Llamada a la hta.: Eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
3 L Z+200 R0 FMAX
Retirar la herramienta (F MAX = marcha rápida)
4 L X+50 Y+50 R0 FMAX M3
Posicionar la herramienta con F MAX sobre el taladro,
cabezal conectado
5 CYCL DEF 200 TALADRO
Definir ciclo TALADRADO
