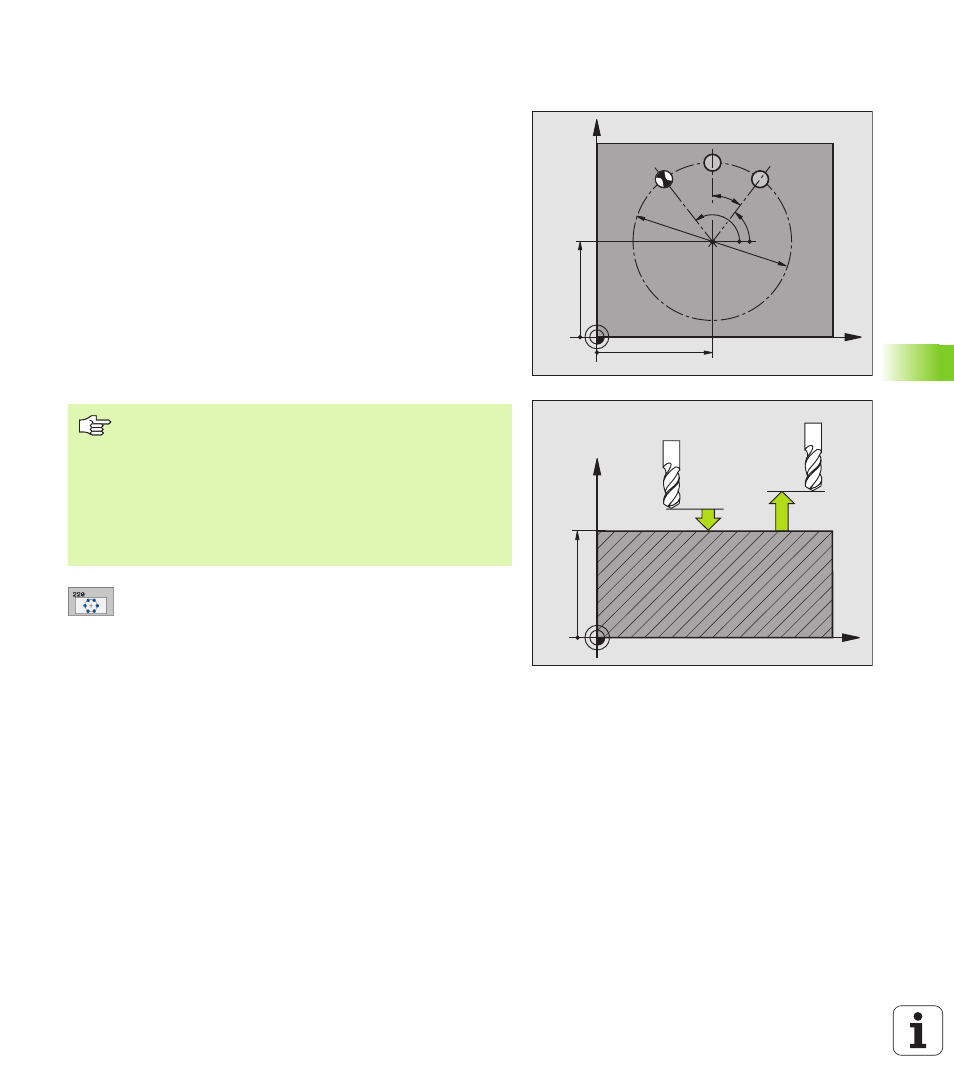

FIGURA DE PUNTOS SOBRE UN CIRCULO
(ciclo 220)

1

El TNC posiciona la hta. en marcha rápida desde la posición actual

al punto de partida del primer mecanizado.

Secuencia:

„

2. Desplazamiento a la 2ª distancia de seguridad (eje del cabezal)

„

Aproximación al punto de partida en el plano de mecanizado

„

Desplazamiento a la distancia de seguridad sobre la superficie de

la pieza (eje del cabezal)

2

A partir de esta posición el TNC ejecuta el último ciclo de

mecanizado definido

3

A continuación el TNC posiciona la hta. según un movimiento lineal

o según un movimeinto circular sobre el punto de partida del

siguiente mecanizado; para ello la hta. se encuentra a la distancia

de seguridad (o 2ª distancia de seguridad)

4

Este proceso (1 a 3) se repite hasta que se han realizado todos los

mecanizados

8

Centro 1er eje

Q216 (valor absoluto): Centro del

círculo teórico en el eje principal del plano de

mecanizado

8

Centro 2º eje

Q217 (valor absoluto): Centro del

círculo teórico en el eje transversal del plano de

mecanizado

8

Diámetro del arco de círculo

Q244: Introducir el

diámetro del círculo parcial

8

Ángulo inicial

Q245 (valor absoluto): Ángulo entre el

eje principal del plano de mecanizado y el punto inicial

del primer mecanizado sobre el círculo teórico

8

Ángulo final

Q246 (valor absoluto): Ángulo entre el

eje principal del plano de mecanizado y el punto inicial

del último mecanizado sobre el círculo teórico (no

sirve para círculos completos); introducir el ángulo

final diferente al ángulo inicial; si el ángulo final es

mayor al ángulo inicial, la dirección del mecanizado es

en sentido antihorario, de lo contrario el mecanizado

es en sentido horario

X

Y

Q217

Q216

Q247

Q245

Q244

Q246

N = Q241

X

Z

Q200

Q203

Q204

Antes de la programación deberá tenerse en cuenta

El ciclo 220 se activa a partir de su definición DEF, es decir

el ciclo 220 llama automáticamente al último ciclo de

mecanizado definido.
Cuando se combinan los ciclos de mecanizado 200 a 209,

212 a 215, 251 a 265 y 267 con el ciclo 220 se activan la

distancia de seguridad, la superficie de la pieza y la

2ª distancia de seguridad del ciclo 220.
