HEIDENHAIN iTNC 530
143
4.6 Gráfico de líneas 3D (función
F
CL-2)
4.6 Gráfico de líneas 3D
(función FCL-2)
Aplicación
Con el gráfico de líneas 3D puede representar los recorridos
programados por el TNC en tres dimensiones. Para poder reconocer
rápidamente los detalles, dispone de una potente función de zoom.
Antes del mecanizado ya puede comprobar las irregularidades,
especialmente, en los programas generados de forma externa con el
gráfico de líneas 3D, a fin de evitar marcas de mecanizado no
deseadas en la pieza. Dichas marcas de mecanizado aparecen, p.ej., al
emitir erróneamente puntos del postprocesor.
Para que pueda detectar rápidamente los puntos defectuosos, el TNC
marca en otro color la frase activa de la ventana izquierda en el gráfico
de líneas 3D (ajuste básico: rojo).

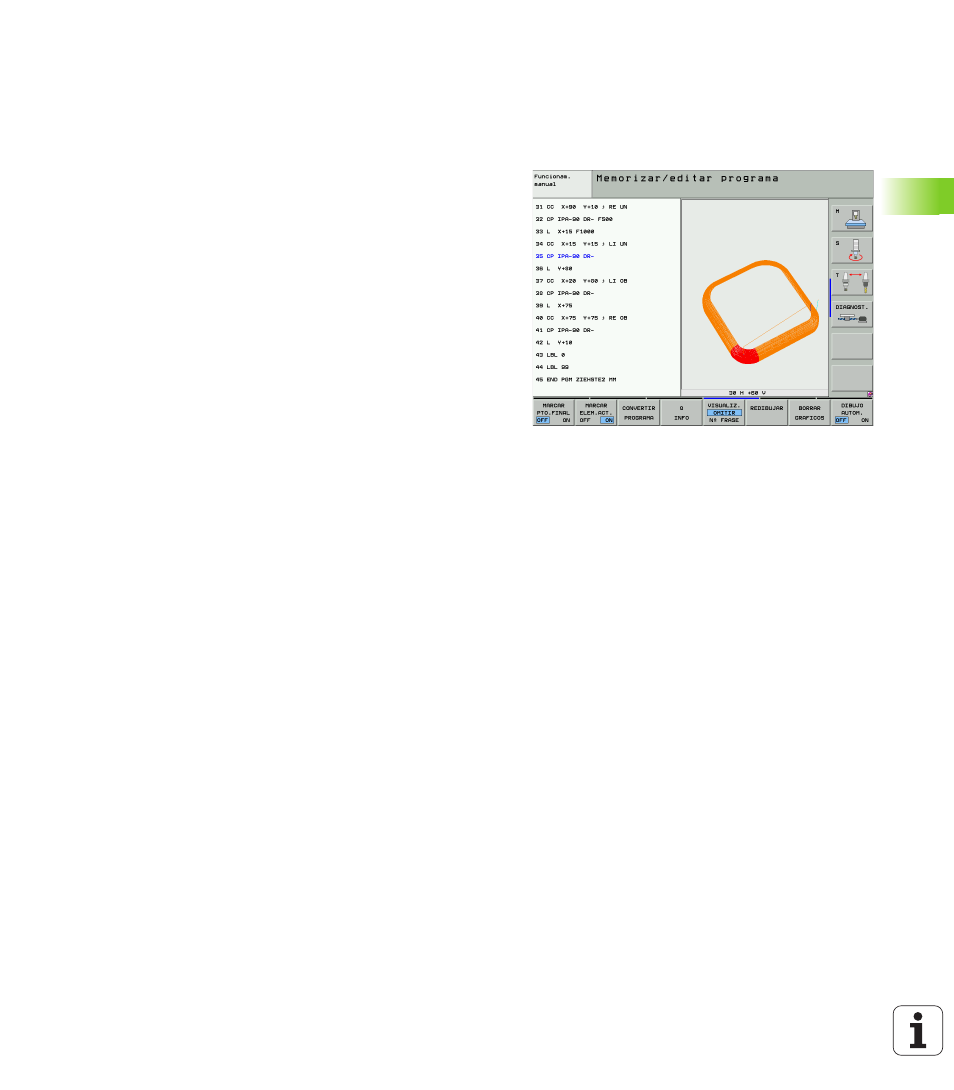

8 Para la subdivisión de la pantalla cambiar el programa a la izquierda
y el gráfico de líneas 3D a la derecha: pulsar la tecla SPLIT SCREEN
y la softkey PROGRAMA + GRÁFICO DE LÍNEAS 3D
