436
8 Programación: Ciclos
8.6 Ciclos SL

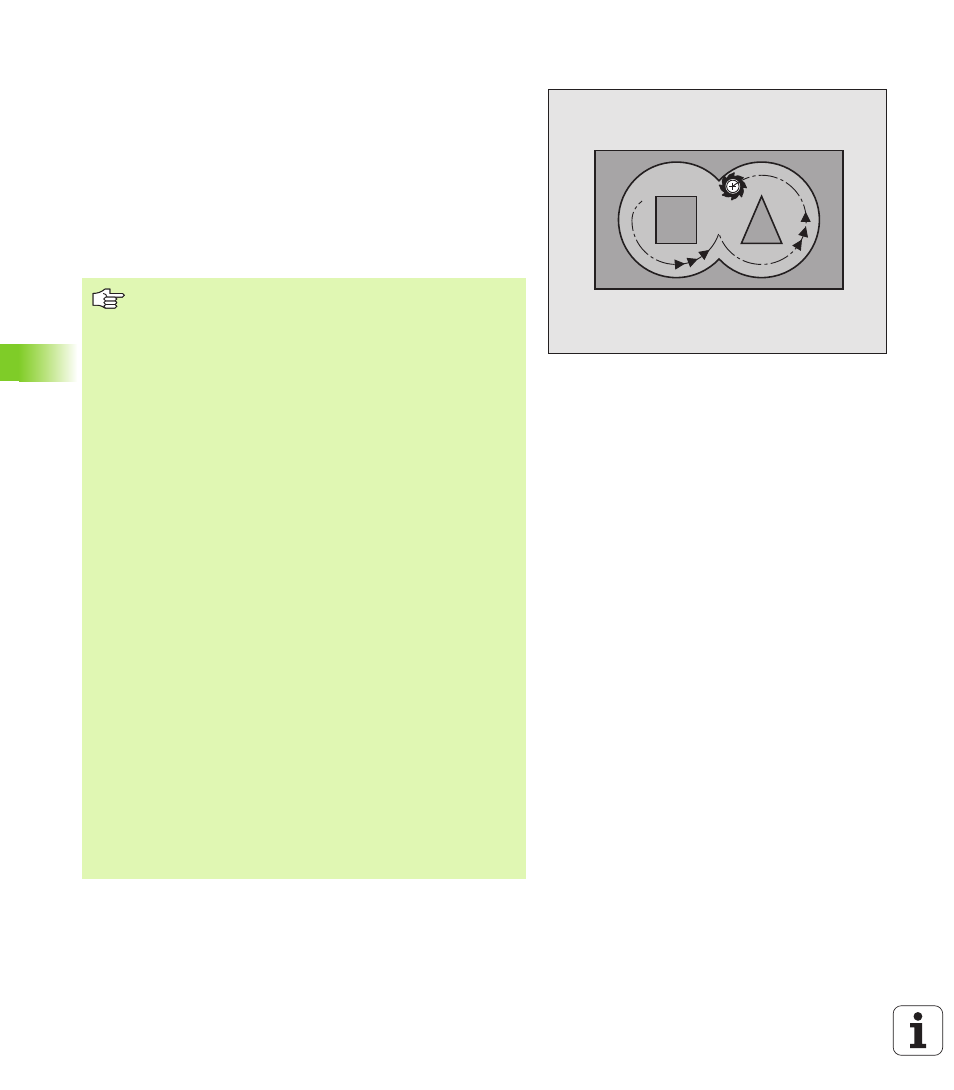

DESBASTE (ciclo 22)
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 En el próximo paso el TNC desplaza la herramienta a la próxima
profundidad de aproximación y repite el proceso de desbaste,
hasta que se alcance la profundidad programada
5
Para finalizar el TNC retorna la herramienta a la altura de seguridad
C D
A B
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo 21.
El comportamiento de profundización del ciclo 22 se
determina con el parámetro Q19 y en la tabla de
herramienta con las columnas ANGULO y LCUTS:
„ Si se define Q19=0, el TNC profundiza siempre de forma
perpendicular, también si está definido un ángulo de
profundización para la herramienta activa (ANGULO)
„ Si se define ANGULO=90º, el TNC profundiza de forma
perpendicular. Como avance de profundización se utiliza
el avance pendular Q19
„ Cuando se define el avance pendular Q19, y el ANGULO
en la tabla de herramientas entre 0.1 y 89.999, el TNC
profundiza con el ANGULO determinado de forma
helicoidal
„ Cuando el avance pendular en el ciclo 22 se define y no
existe ningún ANGULO en la tabla de herramientas, el
TNC emite un aviso de error
„ Si los comportamientos geométricos son de tal forma
que no se puede profundizar de forma helicoidal
(geometría de ranura), el TNC intenta profundizar
pendularmente. La longitud pendular se calcula por
LCUTS y el ANGULO (longitud pendular = LCUTS / tg
ANGULO)
En contornos de cajeras con esquinas interiores
puntiagudas puede quedar material restante durante el
desbaste, si se utiliza un factor de solapamiento mayor a
1. Comprobar especialmente la trayectoria más interior en
el gráfico de test y, en caso necesario, modificar
ligeramente el factor de solapamiento. Con ello se
consigue otra división de corte, lo que conduce, la mayoría
de veces, al resultado deseado.
