482
8 Programación: Ciclos
8.8 Ciclos par
a
el planeado

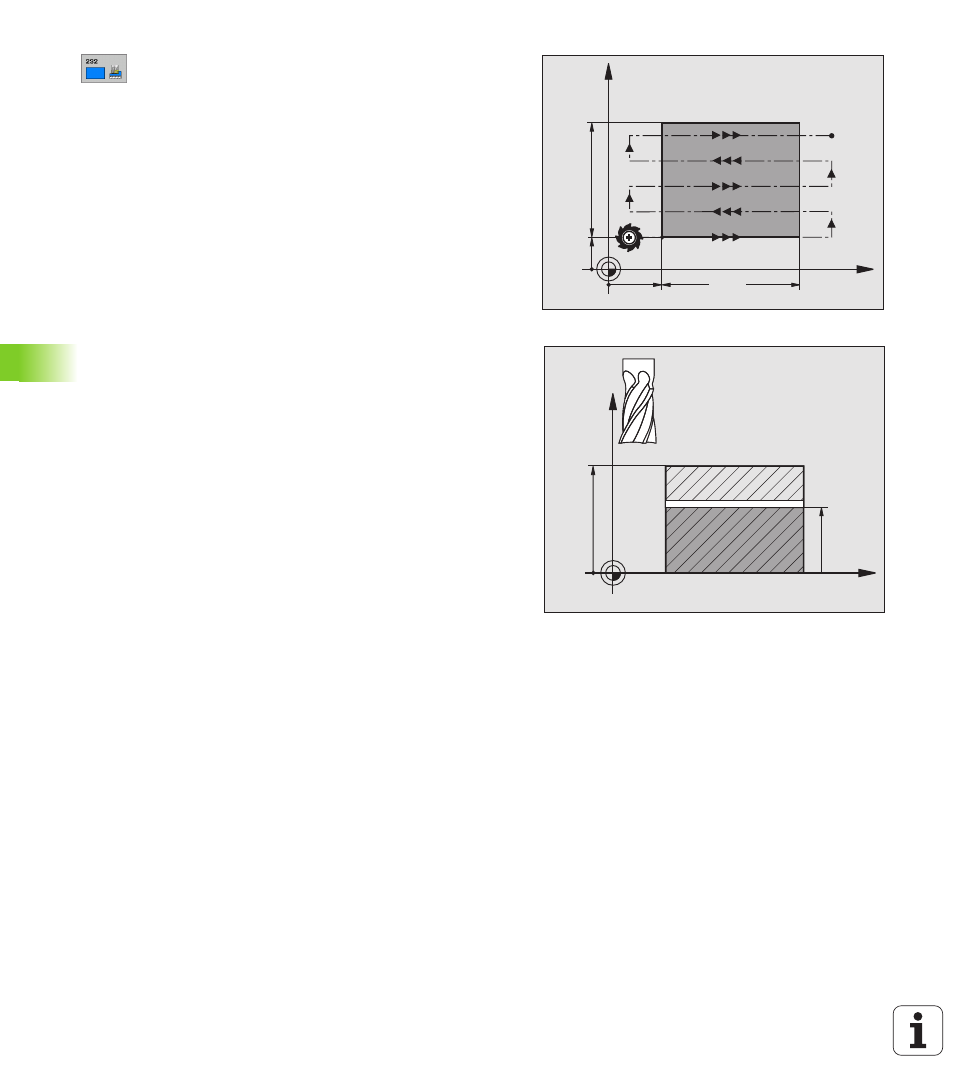

8 Estrategia de mecanizado (0/1/2)
Q389:
Determinar, cómo debe mecanizar el TNC la
superficie:
0
: Mecanizar en forma de meandro, incremento
lateral en avance de posicionamiento por fuera de la
superficie a mecanizar
1
: Mecanizar en forma de meandro, incremento
lateral en el avance de fresado dentro de la superficie
a mecanizar
2
: Mecanizar línea a línea, retroceso e incremento
lateral con avance de posicionamiento
8 Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
mecanizar en el eje principal del plano de mecanizado
8 Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
mecanizar en el eje transversal del plano de
mecanizado
8 Punto de partida del 3er. eje
Q227 (absoluto):
Coordenadas de la superficie de la pieza, de la cual se
deben calcular las aproximaciones
8 Punto final del 3er. eje
Q386 (absoluto):
Coordenadas en el eje de cabezal sobre el que se
debe fresar transversalmente la superficie
8 Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie a mecanizar en el eje principal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera trayectoria de
fresado referida al punto de arranque del 1er. eje
8 Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie a mecanizar en el eje transversal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera aproximación
transversal referida al punto de arranque del 2º eje
X
Y
Q226
Q225
Q219
Q218
X
Z
Q227
Q386
