HEIDENHAIN iTNC 530
175
4.15 F
uncionamient
o
del palet par
a
mecanizado con her
ramienta or
ientada

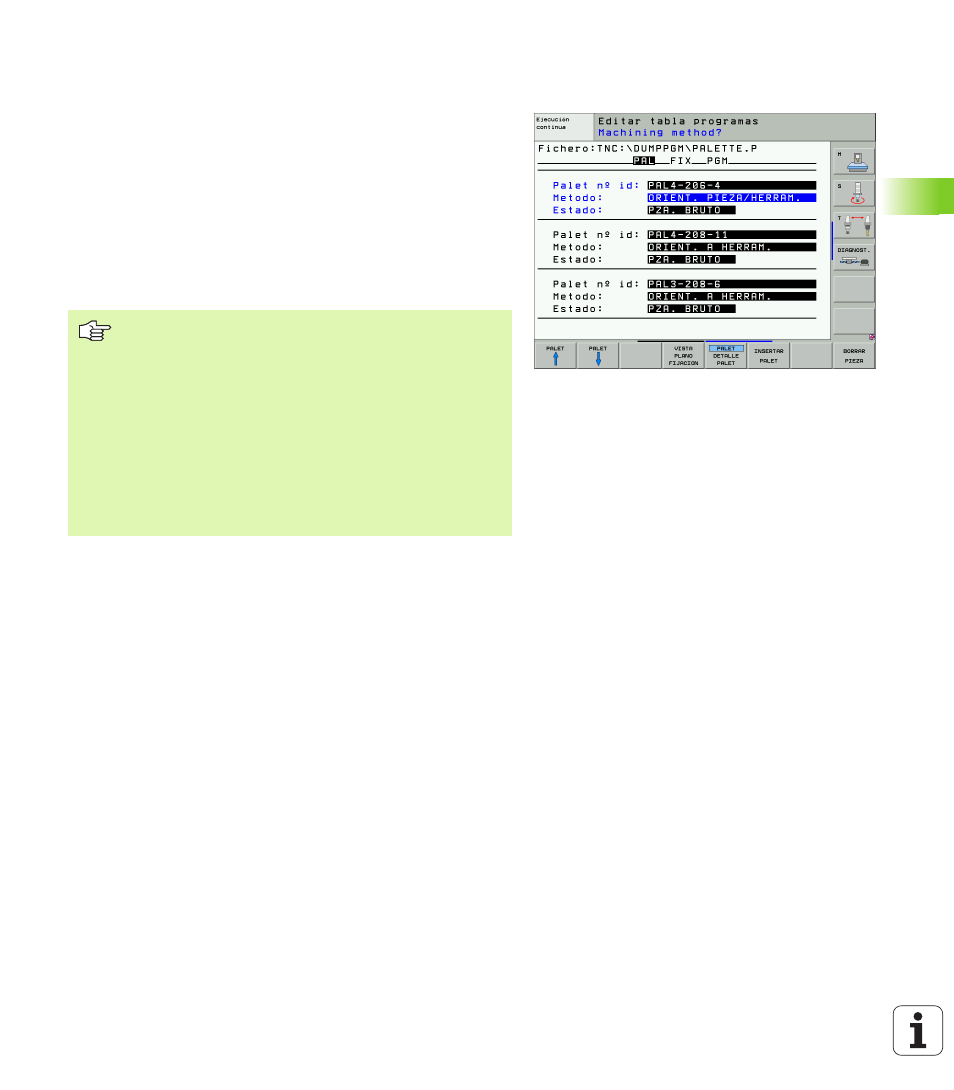

Determinar en el fichero de palets el formulario
de introducción
La forma de funcionamiento de los palets con mecanizado orientado a
la herramienta o a la pieza se estructura en los tres niveles siguientes:
„ Nivel de palets PAL
„ Nivel de sujeción FIX
„ Nivel de pieza PGM
En cada plano se puede conmutar a la vista detallada. En la vista
normal se determina el método del mecanizado y el estado para el
palet, la sujeción y la pieza. Si se edita un fichero de palets ya
existente, se visualizan los registros actuales. Para ajustar el fichero de
palets, debe utilizarse la vista detallada.
Con las softkeys correspondientes se accede a los distintos planos en
el formulario de introducción. En la línea de estados del formulario de
introducción destaca siempre el plano actual. Si se conmuta con la
tecla para la subdivisión de la pantalla a la representación de tablas, el
cursor se sitúa sobre el mismo plano que en la representación de
formularios.
Ajustar el fichero de palets en base a la configuración de la
máquina. Si sólo se tiene una protección de sujeción con
varias piezas, sólo se necesita definir una sujeción FIX con
piezas PGM. Si un palet contiene varias protecciones de
sujeción o una sujeción se mecaniza por varios lados, se
debe definir un palet PAL con los niveles de sujeción
correspondientes FIX.
Con la tecla para la subdivisión de la pantalla se puede
conmutar entre la vista de una tabla y la vista de
formulario.
La ayuda gráfica de la introducción del formulario no está
aún disponible.
