400
8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
8 Tipo de mecanizado (0/1/2)
Q215: Determinación
del tipo de mecanizado:
0
: Desbaste y Acabado
1 : Sólo Desbaste
2 : Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)

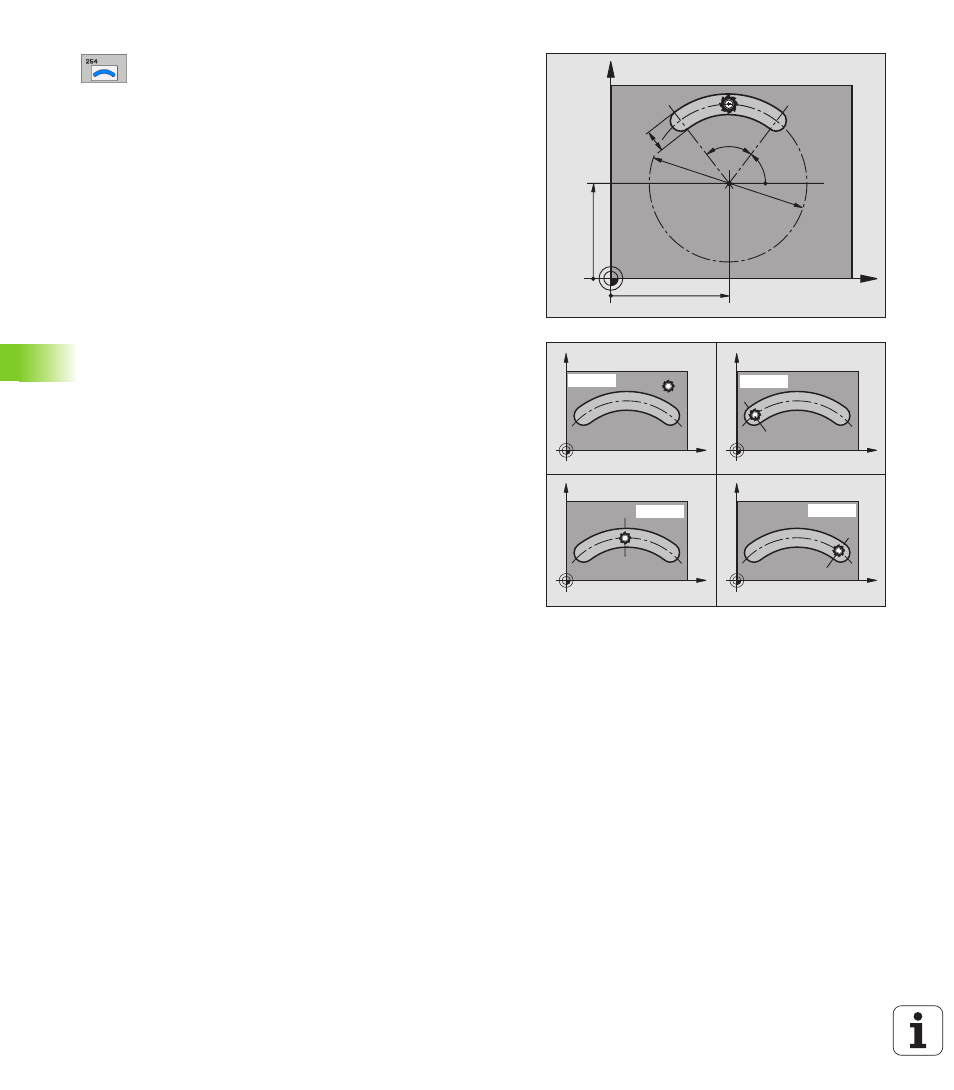

8 Ancho de la ranura Q219 (valor paralelo al eje
transversal del plano de mecanizado): Introducir la
anchura de la ranura. Si se introduce la anchura de la
ranura igual al diámetro de la hta, el TNC sólo realiza
el desbaste (fresado de la ranura). Ancho máximo de
la ranura en el desbate: doble del diámetro de la
herramienta
8 Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
8 Diámetro del círculo teórico
Q375: Introducir el
diámetro del arco de círculo
8 Referencia para la posición de la ranura (0/1/2/
3/4)
Q367: Posición de la ranura en referencia a la
posición de la herramienta en el momento de llamar
al ciclo:
0
: No se tiene en cuenta la posición de la herramienta.
La posición de la ranura se genera desde el centro del
círculo teórico y el ángulo de partida
1
: posición de la herramienta = centro círculo
izquierdo de ranura. El ángulo de partida Q376 se
refiere a esta posición. No se tiene en cuenta el
centro del circulo teórico introducido
2
: posición de la herramienta = centro del arco
El ángulo de partida Q376 se refiere a esta posición.
No se tiene en cuenta el centro del circulo teórico
introducido
3
: posición de la herramienta = centro círculo derecho
de ranura. El ángulo de partida Q376 se refiere a esta
posición. No se tiene en cuenta el centro del circulo
teórico introducido
8 Centro 1er eje
Q216 (valor absoluto): Centro del
círculo teórico en el eje principal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
8 Centro 2º eje
Q217 (valor absoluto): Centro del
círculo teórico en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0
8 Ángulo inicial Q376 (valor absoluto): Introducir el
ángulo del punto inicial en coordenadas polares
8 Ángulo de abertura de la ranura
Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
