HEIDENHAIN iTNC 530
521
9.2 Definir el plano de mecanizado mediant
e
ángulos espaciales:
PLANE
SP
A
TIAL
Parámetros de introducción

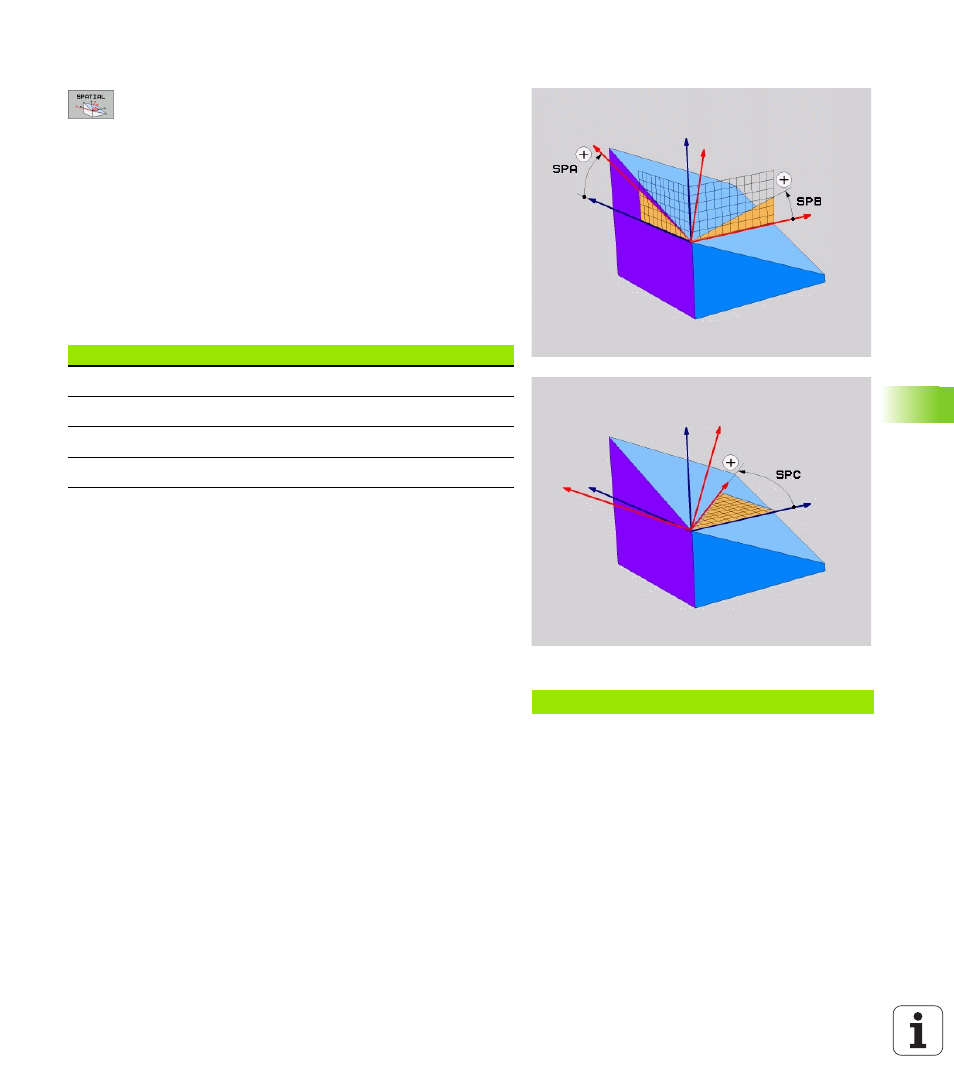

8 ¿Ángulo espacial A?
: ángulo de giro SPA sobre el eje
de máquina X (ver figura superior derecha). Rango de
introducción de -359,9999° a +359,9999°.
8 ¿Ángulo espacial B? : ángulo de giro SPB sobre el eje
de máquina Y (ver figura superior derecha). Rango de
introducción de -359,9999° a +359,9999°.
8 ¿Ángulo espacial C?
: ángulo de giro SPC sobre el eje
de máquina Z (véase figura del centro a la derecha).
Rango de introducción de -359,9999° a +359,9999°.
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág.534)
Abreviaturas utilizadas
Ejemplo: Frase NC
5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 .....
Abreviatura Significado
SPATIAL
Ingl. spatial = espacial
SPA sp atial A: giro sobre el eje X
SPB sp
atial B: giro sobre el eje Y
SPC sp atial C: giro sobre el eje Z
