258
6 Programación: Programar contornos
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK

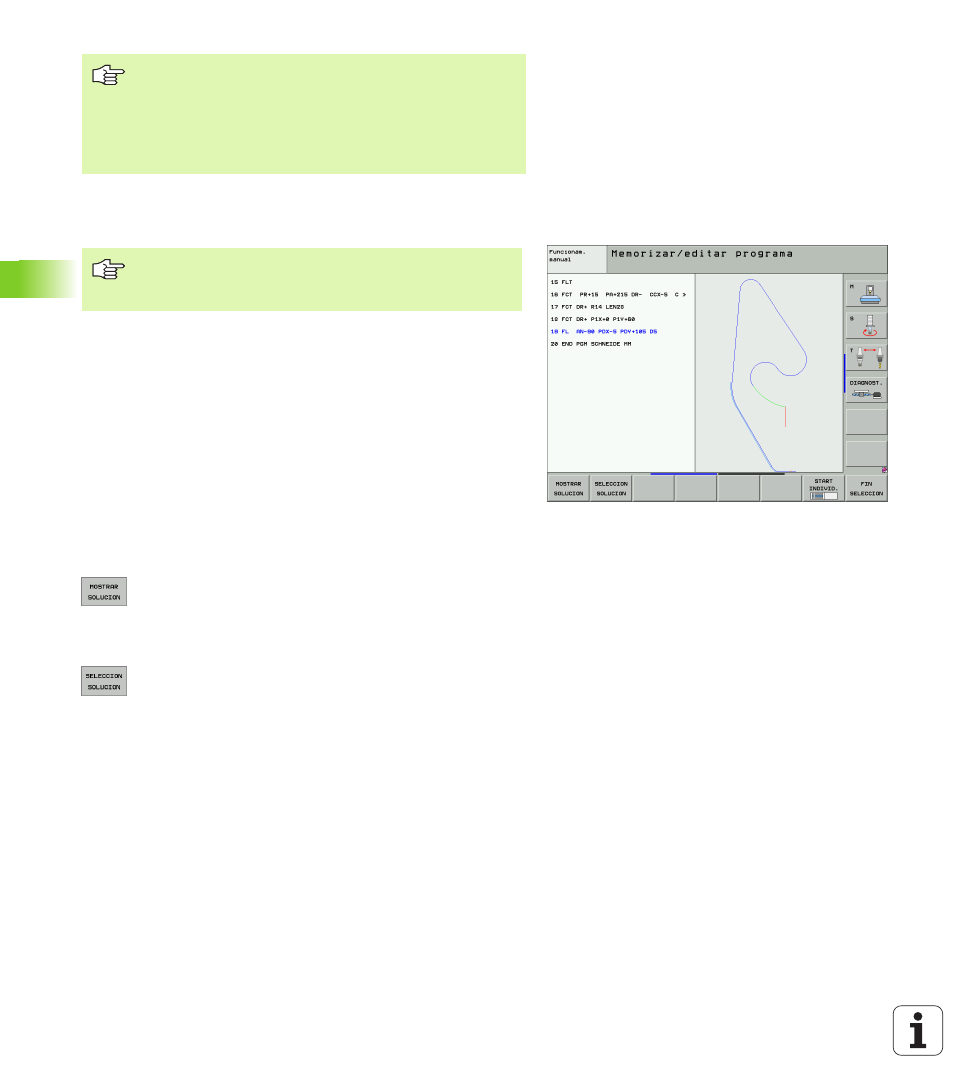

Gráfico de la programación FK
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Vd. selecciona la correcta. El gráfico FK
representa el contorno de la pieza en diferentes colores:
Si los datos indican varias soluciones y la trayectoria del contorno se
visualiza en color verde, se selecciona el contorno correcto de la
siguiente forma:
8 Pulsar la softkey MOSTRAR SOLUCIÓN hasta que se
visualice correctamente el elemento del contorno.
Utilizar la función Zoom (2ª barra de Softkeys), si no
son diferenciables las posibles soluciones en la
visualización estándar
8 La trayectoria del contorno visualizada corresponde al
plano: Determinar con la softkey SELECC.
SOLUCION
Generar programa FK para TNC 4xx:
Para que un programa TNC 4xx pueda leer programas FK
que se hayan generado en un iTNC 530, la secuencia de
los elementos FK individuales dentro de una frase debe
estar definida de la misma forma que en el orden en la
carátula de softkeys del TNC 4xx.
Para poder utilizar el gráfico en la programación FK, se
selecciona la subdivisión de pantalla PROGRAMA +
GRAFICO (véase "Memorizar/Editar programa" en pág.50)
Blanco
El elemento del contorno está claramente determinado
Verde Los datos introducidos indican varias soluciones; Ud.
selecciona la correcta
Rojo Los datos introducidos no son suficientes para
determinar el elemento del contorno; hay que introducir
más datos
