HEIDENHAIN iTNC 530
283
6.8 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)
8 Memorizar los elementos de contorno en un
programa en lenguaje conversacional HEIDENHAIN:
el TNC visualiza una ventana superpuesta, en la cual
puede introducir cualquier nombre para el fichero.
Ajuste básico: nombre del fichero DXF. Si el nombre
del DXF contiene diéresis o espacios en blanco, el
TNC sustituye dichos caracteres por un guión bajo
8 Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
8
Si quiere continuar seleccionando contornos: pulsar la
softkey ANULAR ELEMENTOS SELECCIONADOS y
seleccionar el próximo contorno del mismo modo
anteriormente descrito

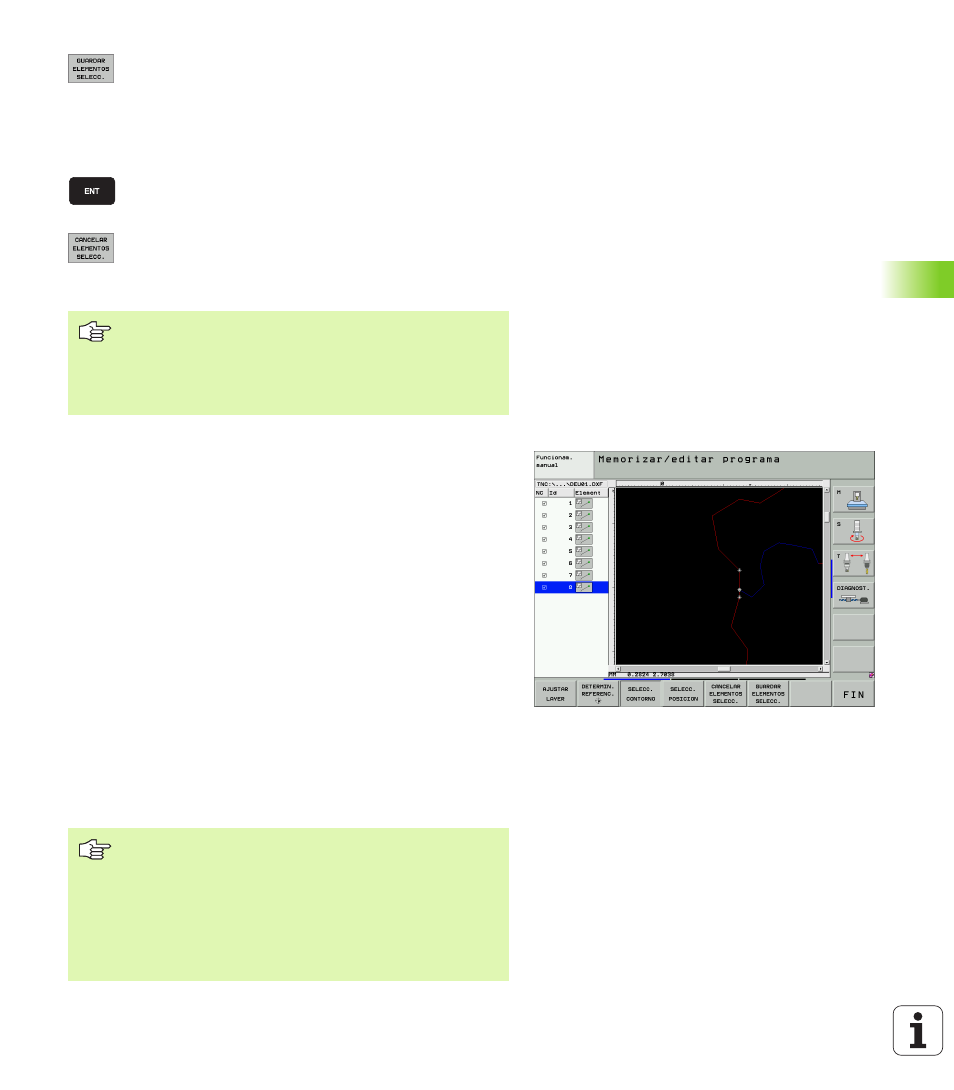

Dividir, alargar, acortar los elementos de contorno
Si los elementos de contorno a seleccionar están unidos de forma
roma en el plano, deberá dividir ante todo el elemento de contorno
correspondiente. Esta función está disponible automáticamente, si se
encuentra en el modo de selección de un contorno.
Debe procederse de la siguiente forma:
8 Se selecciona el contorno de elemento contiguo unido de forma
roma, es decir, marcado en color azul
8 Pulsar sobre el elemento de contorno a dividir: el TNC muestra el
punto de intersección con un asterisco con un círculo y los puntos
finales seleccionables con un simple asterisco
8 Pulsar sobre el punto de intersección pulsando a la vez la tecla
CTRL: el TNC divide el elemento de contorno en el punto de
intersección y vuelve a omitir los puntos. En caso necesario, el TNC
alarga o acorta el elemento de contorno contiguo unido de forma
roma hasta el punto de intersección de ambos elementos
8 Volver a pulsar sobre el elemento de contorno dividido: el TNC
vuelve a visualizar el punto de intersección y el punto final
8 Pulsar sobre el punto final deseado: el TNC marca el elemento
actualmente dividido en color azul
8
Seleccionar el siguiente elemento de contorno
El TNC emite la definición de la pieza en bruto (BLK FORM)
en el programa de contorno.
El TNC sólo memoriza los elementos que realmente están
seleccionados (elementos marcados en azul), es decir,
con una marca en el lado izquierdo de la ventana.
Si el elemento de contorno a alargar/acortar es una recta,
entonces el TNC alarga/acorta el elemento de contorno
linealmente. Si el elemento de contorno a alargar/acortar
es un círculo, entonces el TNC lo alarga/acorta
circularmente.
Para poder utilizar estas funciones, deben estar
seleccionados, como mínimo, dos elementos de contornos,
a fin de que la dirección esté claramente determinada.
