2.5 Inclinar plano de mecanizado
(Opción de software 1)
Aplicación y funcionamiento
El TNC contempla la inclinación de planos de mecanizado en máquinas
herramienta con cabezales y mesas basculantes. Las aplicaciones
más típicas son p.ej. taladros inclinados o contornos inclinados en el
espacio. En estos casos el plano de mecanizado se inclina alrededor
del punto cero activado. Como siempre, el mecanizado se programa
en un plano principal (p.ej. plano X/Y), sin embargo se ejecuta en el
plano inclinado respecto al plano principal.
Existen tres modos de funcionamiento para la inclinación del plano de
mecanizado:
„ Inclinación manual con la softkey 3D ROT en los modos de
funcionamiento Manual y Volante electrónico, véase "Activación de
la inclinación manual", pág. 91
„ Inclinación automática, ciclo 19 PLANO DE MECANIZADO en el programa
de mecanizado (véase "PLANO DE MECANIZADO (ciclo 19, opción
de software 1)" en pág.499)
„ Inclinación automática, función PLANE en el programa de
mecanizado(véase "La función PLANE: Inclinación del plano de
mecanizado (opción de -software 1)" en pág.516)
Las funciones del TNC para la "Inclinación del plano de mecanizado"
son transformaciones de coordenadas. Para ello, el plano de
mecanizado siempre está perpendicular a la dirección del eje de la hta.

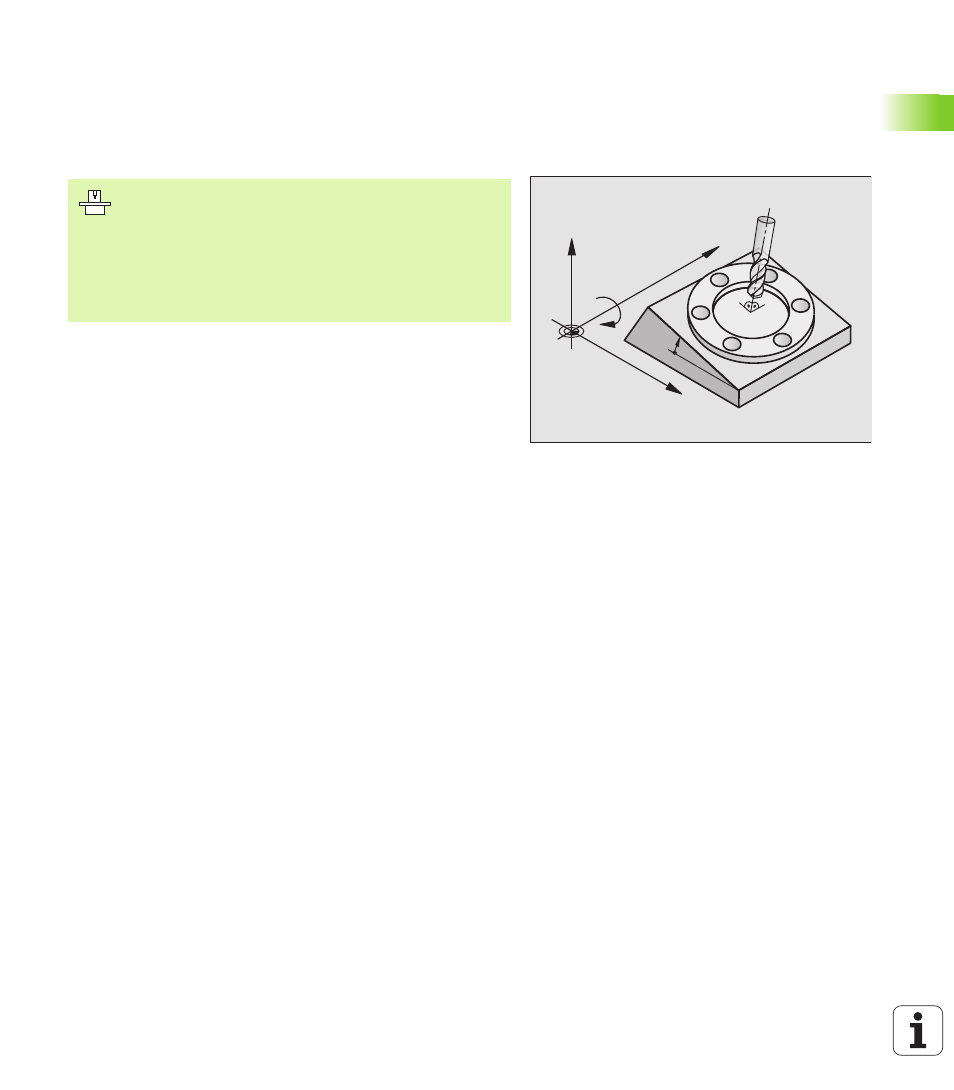

X
Z
Y
B
10°
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas giratorias),
el constructor de la máquina determina si el TNC interpreta
los ángulos programados en el ciclo como coordenadas de
los ejes giratorios o como componentes angulares de un
plano inclinado. Rogamos consulten el manual de su
máquina.
