354
8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

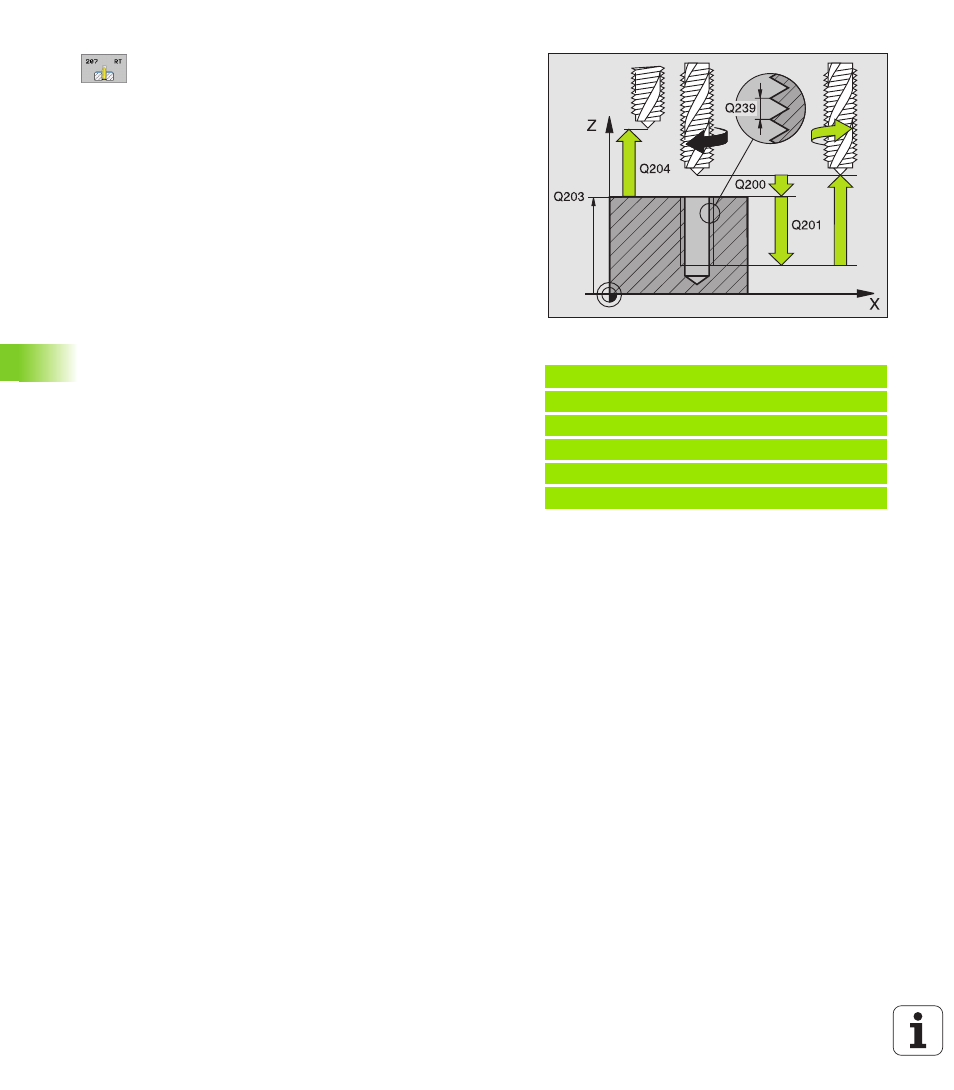

8 Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza
8 Profundidad de roscado Q201 (valor incremental):
Distancia entre la superficie de la pieza y el final de la
rosca
8 Paso de rosca
Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+
= rosca a derechas
-
= rosca a izquierdas
8 Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey DESPLAZAR MANUALMENTE Si se pulsa
RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Ejemplo: Frases NC
26 CYCL DEF 207 ROSCADO RIGIDO GS NUEVO
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
