6 Programación: Programar contornos
6.8 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

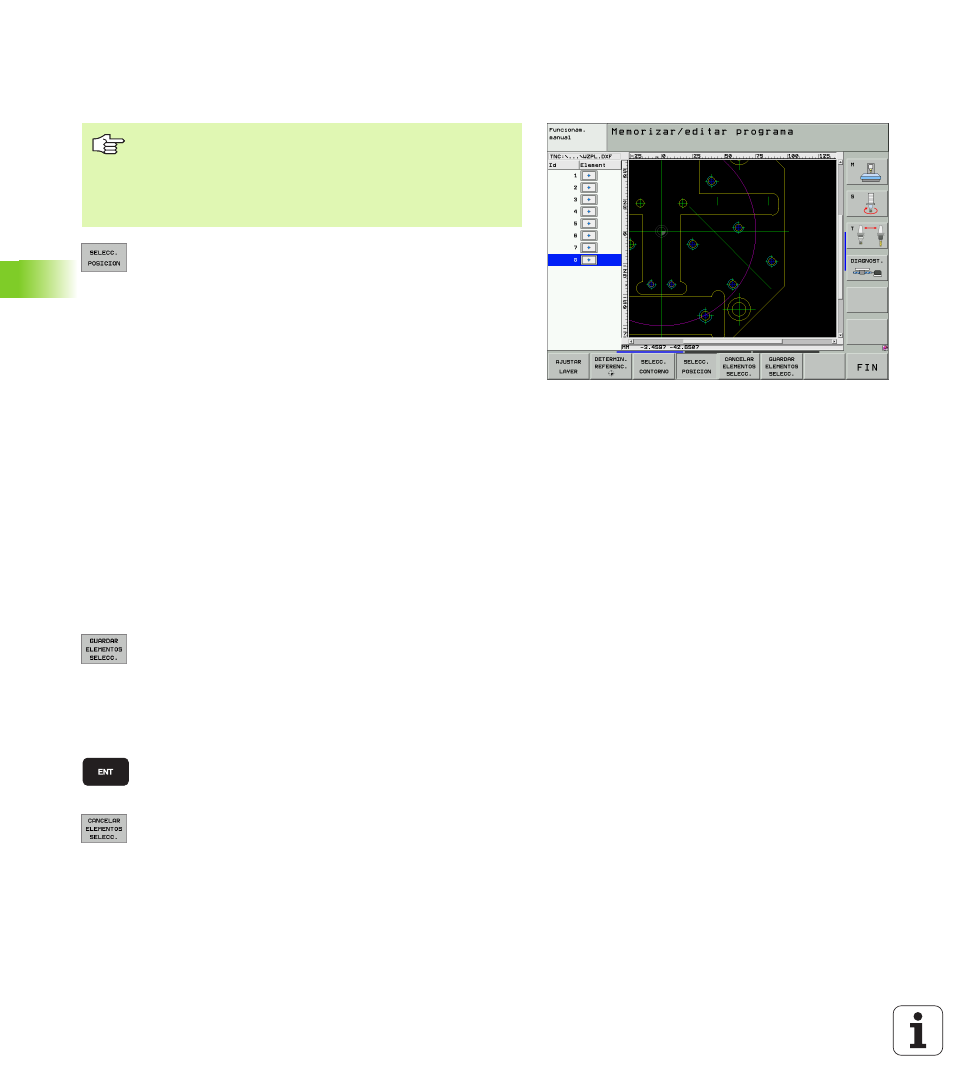

Seleccionar y memorizar posiciones de
mecanizado
8
Elegir el Modo de selección de posición de
mecanizado: el TNC omite el layer visualizado en la
ventana de la izquierda y la ventana de la derecha se
vuelve activa para la selección de posición
8
Para seleccionar una posición de mecanizado: pulsar
con el botón izquierdo del ratón sobre el elemento
deseado: el TNC visualiza con un asterisco las
posiciones de mecanizado seleccionables que se
encuentran en el elemento seleccionado. Pulsar
sobre uno de los asteriscos: el TNC acepta la posición
seleccionada en la ventana izquierda (visualización de
un punto)
8
Si desea determinar la posición de mecanizado
mediante un corte de dos elementos, pulsar sobre el
primer elemento con el botón izquierdo del ratón:
el TNC visualiza con un asterisco las posiciones de
mecanizado seleccionables
8
Pulsar sobre el segundo elemento (recta, círculo
completo o círculo) con el botón izquierdo del ratón:
el TNC acepta el punto de intersección de los
elementos en la ventana izquierda (visualización de un
punto)
8
Memorizar las posiciones de contorno en un fichero
de puntos: el TNC visualiza una ventana superpuesta,
en la cual puede introducir cualquier nombre para el
fichero. Ajuste básico: nombre del fichero DXF. Si el
nombre del DXF contiene diéresis o espacios en
blanco, el TNC sustituye dichos caracteres por un
guión bajo
8
Confirmar la introducción: el TNC memoriza el
programa de contorno en el directorio, en el que
también está memorizado el fichero DXF
8
Si se desean seleccionar aún más posiciones de
mecanizado para luego memorizarlas en otro fichero:
pulsar la softkey ANULAR ELEMENTOS
SELECCIONADOS y proceder de la forma
anteriormente descrita
A fin de seleccionar posiciones de mecanizado, debe
utilizar el ratón táctil en el teclado TNC o un ratón acoplado
a un aparato USB.
Si las posiciones a seleccionar están muy cerca entre
ellas, utilizar la función de zoom.
