1.2 Pantalla y teclado de control
Pantalla

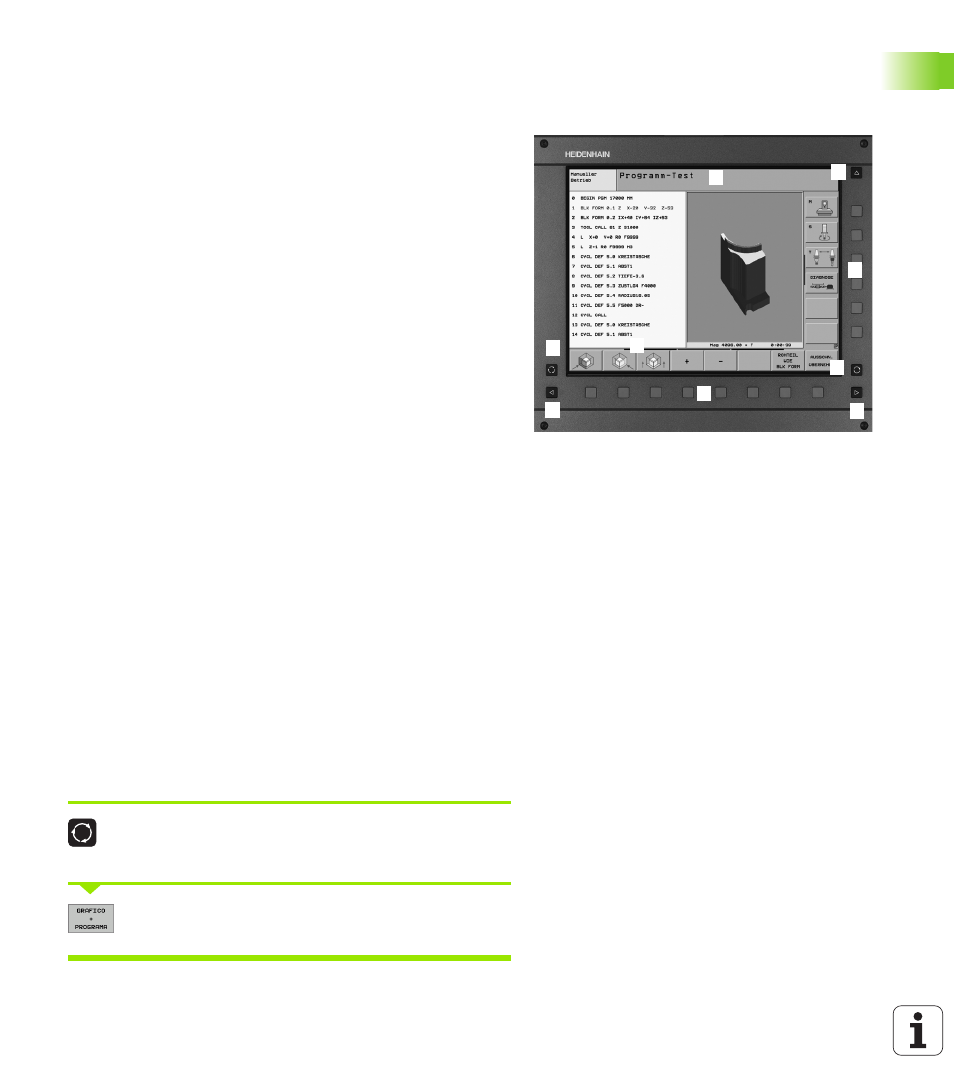

El TNC se suministra con la pantalla plana en color BF 150 (TFT) (véase
figura).
Determinar la subdivisión de la pantalla
El usuario selecciona la subdivisión de la pantalla: de esta forma el TNC
indica, p.ej., en el modo de funcionamiento Memorizar/Editar Programa,
un programa en la ventana izquierda, mientras que en la ventana
derecha p.ej. se representa simultáneamente un gráfico de programación.
Alternativamente es posible visualizar en la ventana derecha la división
de programa o finalmente el programa en una ventana grande. La
ventana que el TNC visualiza depende del modo de funcionamiento
seleccionado.
Determinar la subdivisión de la pantalla:
Pulsar la tecla de conmutación de la pantalla: la carátula
de softkeys indica las posibles subdivisiones de la
pantalla. véase "Modos de funcionamiento", pág. 49
Selección de la subdivisión de la pantalla mediante
softkey
1 3
1 1
4 4
5
1 6
7
8
2
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior de
la pantalla el modo de funcionamiento seleccionado: los modos de
funcionamiento de máquina a la izquierda y los modos de
funcionamiento de programación a la derecha. En la ventana más
grande de la línea superior se indica el modo de funcionamiento en
el que está activada la pantalla: aquí aparecen preguntas del diálogo
y avisos de error (excepto cuando el TNC sólo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una carátula
de softkeys. Estas funciones se seleccionan con las teclas que hay
debajo de las mismas. Como indicación de que existen más carátulas
de sofkteys, aparecen unas líneas horizontales directamente sobre
dicha carátula. Hay tantas lineas como carátulas y se conmutan con
las teclas cursoras negras situadas a los lados. La carátula activa
de Softkeys se distingue con una barra más brillante de las otras.
3 Teclas para la selección de softkeys
4 Conmutación de las carátulas de softkeys
5
Determinación de la subdivisión de la pantalla
6
Tecla de conmutación de pantalla para los modos de
funcionamiento Máquina y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
8 Conmutar carátulas de softkey para el fabricante de la máquina
