700
13 Funciones MOD
13.14 Intr
od. de los már
g
enes de desp
lazamt
o
.,visualización del punt
o cer
o 13.14 Introd. de los márgenes de
desplazamto.,visualización del
punto cero

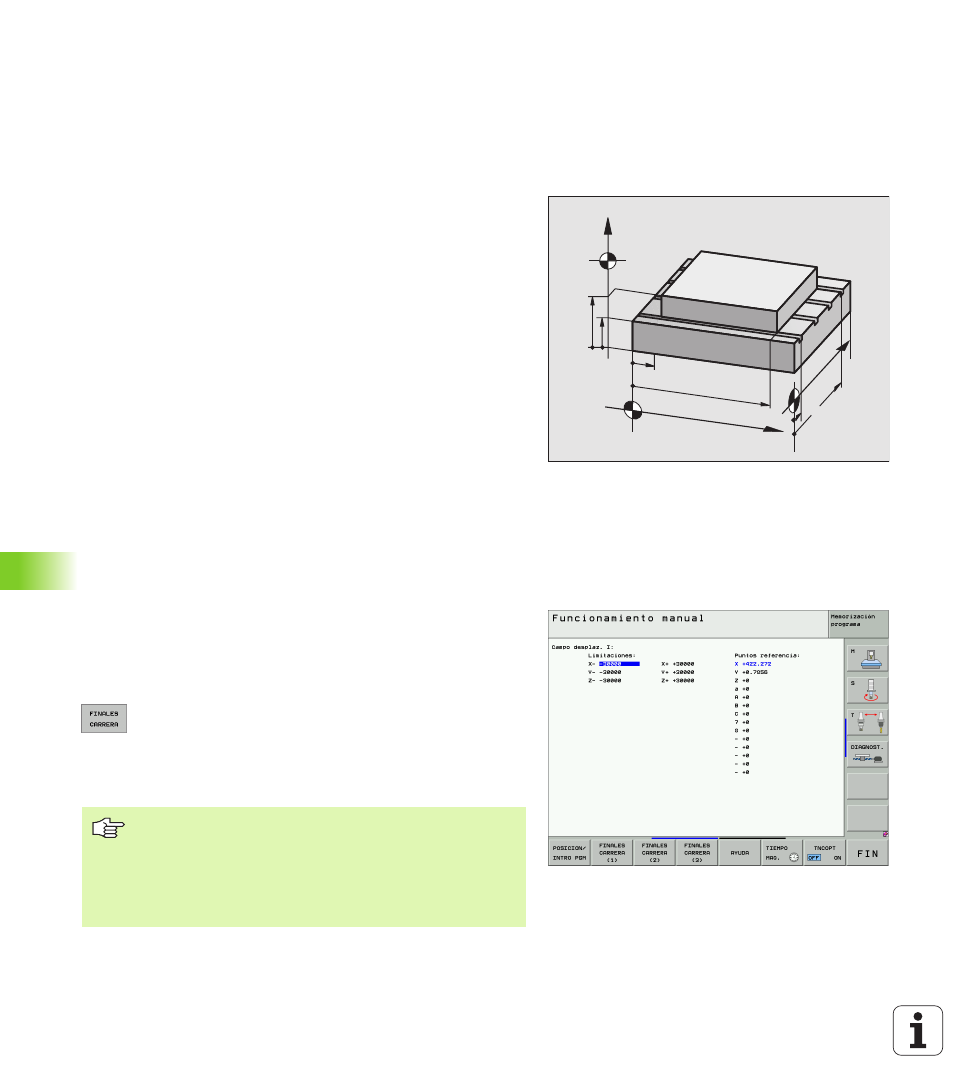

Aplicación
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
ZONA DE DESPLAZAMIENTO: para ello se programan los valores
máximos de los ejes en dirección positiva y negativa en relación al
punto cero de la máquina. Si la máquina dispone de varias zonas de
desplazamiento, se puede ajustar el límite para cada una de ellas por
separado (softkey ZONA DE DESPLAZAMIENTO (1) a ZONA DE
DESPLAZAMIENTO (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas, que deben desplazarse sin límite en las
zonas de desplazamiento, se programa como ZONA DE
DESPLAZAMIENTO el recorrido máximo del TNC (+/- 99999 mm).
Cálculo e introducción del margen de
desplazamiento máximo
8 Seleccionar la visualización de posiciones REF
8
Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
8
Anotar los valores con su signo
8 Seleccionar las funciones MOD: pulsar tecla MOD
8 Introducir el límite de la zona de desplazamiento:
Pulsar la softkey ZONA DE DESPLAZAMIENTO.
Introducir los valores anotados para los ejes como
limitaciones
8 Salida de la función MOD: Pulsar la softkey FIN
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
La corrección de radios de la herramienta activa no se
tiene en cuenta en la limitación del margen de
desplazamiento.
Después de sobrepasar los puntos de referencia, se
tienen en cuenta las limitaciones del margen de
desplazamiento y los finales de carrera de software.
