5.4 Corrección tridimensional
de la herramienta (Opción de
software 2)
Introducción

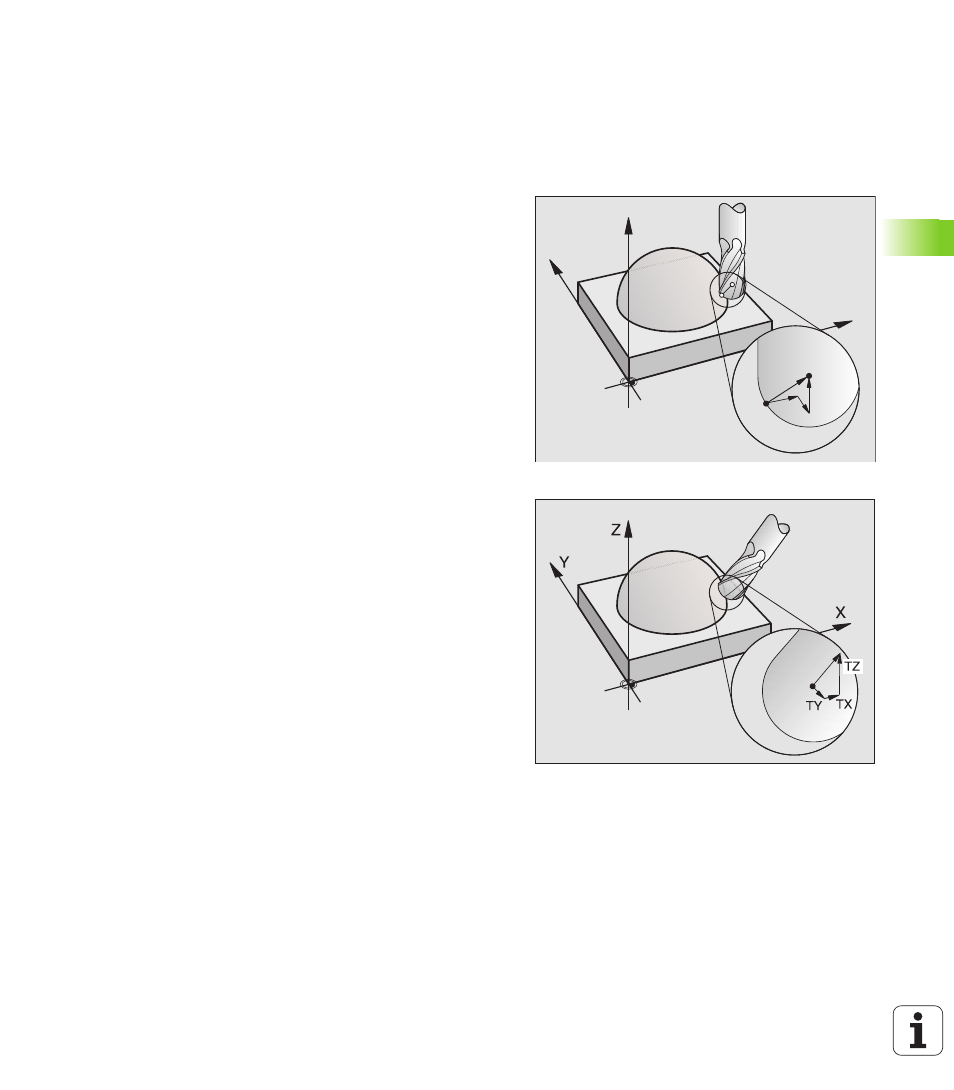

El TNC puede ejecutar una corrección tridimensional (corrección 3D)
de la herramienta en interpolaciones lineales. Además de las
coordenadas X, Y y Z del punto final de la recta, estás frases deben
contener también los componentes NX, NY y NZ del vector normal a
la superficie (véase la figura y la explicación más abajo en está página).
Si además de esto se quiere realizar una orientación de la hta. o una
corrección de radio tridimensional, estás frases deberán contener
adicionalmente un vector normal con los componentes TX, TY y TZ,
que determina la orientación de la hta. (véase la figura).
El punto final de la recta. los componentes de la normal a la superficie
y los componentes de la orientación de la hta. deben calcularse en un
sistema CAD.
Posibilidades de aplicación
„ Empleo de herramienta con dimensiones que no coinciden con las
calculadas con el sistema CAD (corrección 3D sin definición de la
orientación de la hta.)
„ Face Milling (fresado frontal): Corrección de la geometría de la fresa
en la dirección de las normales a la superficie (corrección 3D sin y
con definición de la orientación de la hta.). El arranque de viruta se
realiza primero con la parte frontal de la hta.
„ Peripheral Milling (fresado lateral): Corrección del radio de la fresa
perpendicular a la dirección del movimiento y perpendicular a la
dirección de la hta. (corrección de radio tridimensional con definición
de la orientación de la hta.). El arranque de viruta se realiza primero
con la superficie cilíndrica de la hta.
Z
Y
X
P
T
NZ P
NX
NY
