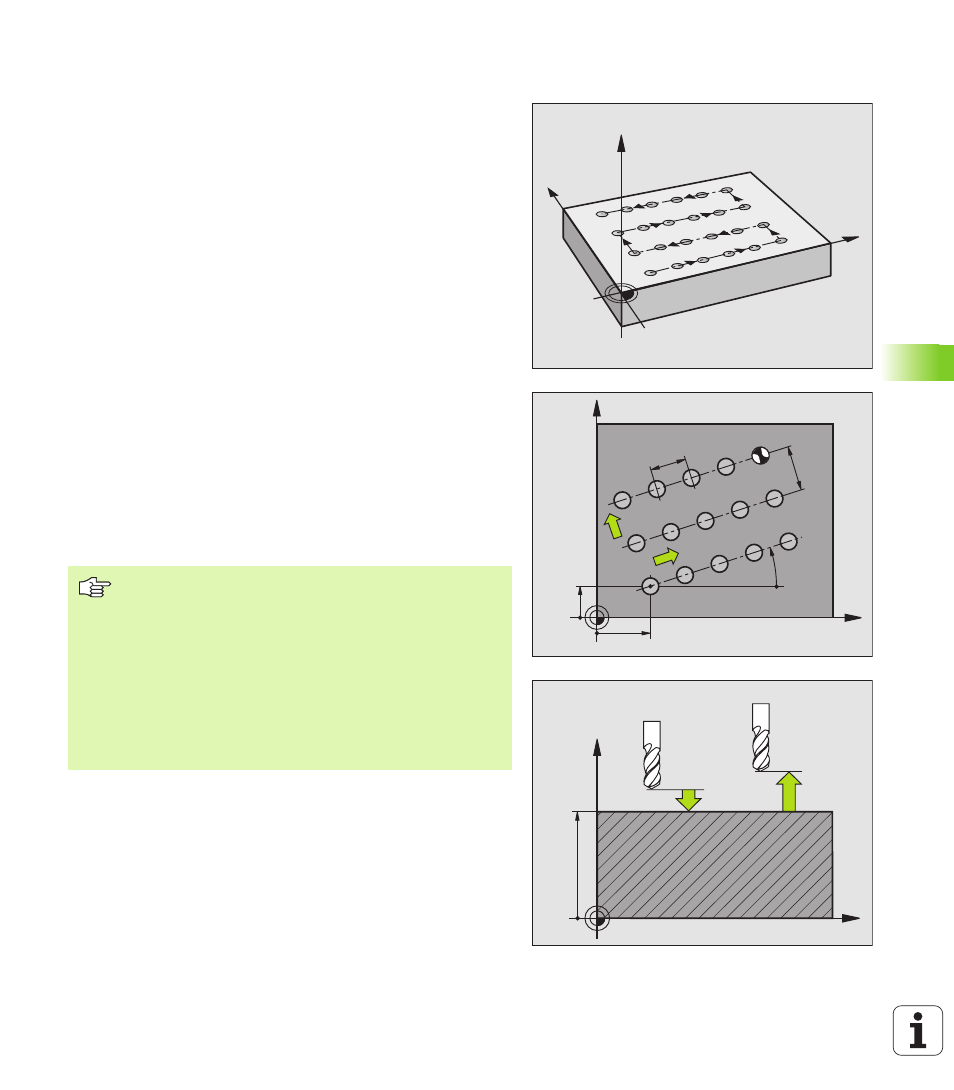

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)
1
El TNC posiciona la hta. automáticamente desde la posición actual
al punto de partida del primer mecanizado
Secuencia:
2. Desplazamiento a la 2ª distancia de seguridad (eje del cabezal)
Aproximación al punto de partida en el plano de mecanizado
Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2
A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3
A continuación el TNC posiciona la hta. en dirección positiva al eje
principal sobre el punto inicial del siguiente mecanizado; la hta. se
encuentra a la distancia de seguridad (o a la 2ª distancia de
seguridad)
4
Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados sobre la primera línea; la hta. se encuentra en el
último punto de la primera línea
5
Después el TNC desplaza la hta. al último punto de la segunda línea
y realiza allí el mecanizado
6
Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal hasta el punto inicial del siguiente mecanizado
7
Este proceso (6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
8
A continuación el TNC desplaza la hta. sobre el punto de partida de
la siguiente línea
9
Todas las demas líneas se mecanizan con movimiento oscilante
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Antes de la programación deberá tenerse en cuenta
El ciclo 221 se activa a partir de su definición DEF, es decir
el ciclo 221 llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combinan uno de los ciclos de mecanizado 200
a 209, 212 a 215, 251 a 253 y 261 a 267 con el ciclo 221,
se activan la distancia de seguridad, la superficie de la
pieza y la 2ª distancia de seguridad del ciclo 221.
Si se utiliza el ciclo 254 Ranura circular en combinación con
el ciclo 221, entonces no se permite la posición de ranura 0.
