224
6 Programación: Programar contornos
6.1 Mo
vimient
o
s de la her
ramienta
6.1 Movimientos de la herramienta
Funciones de trayectoria

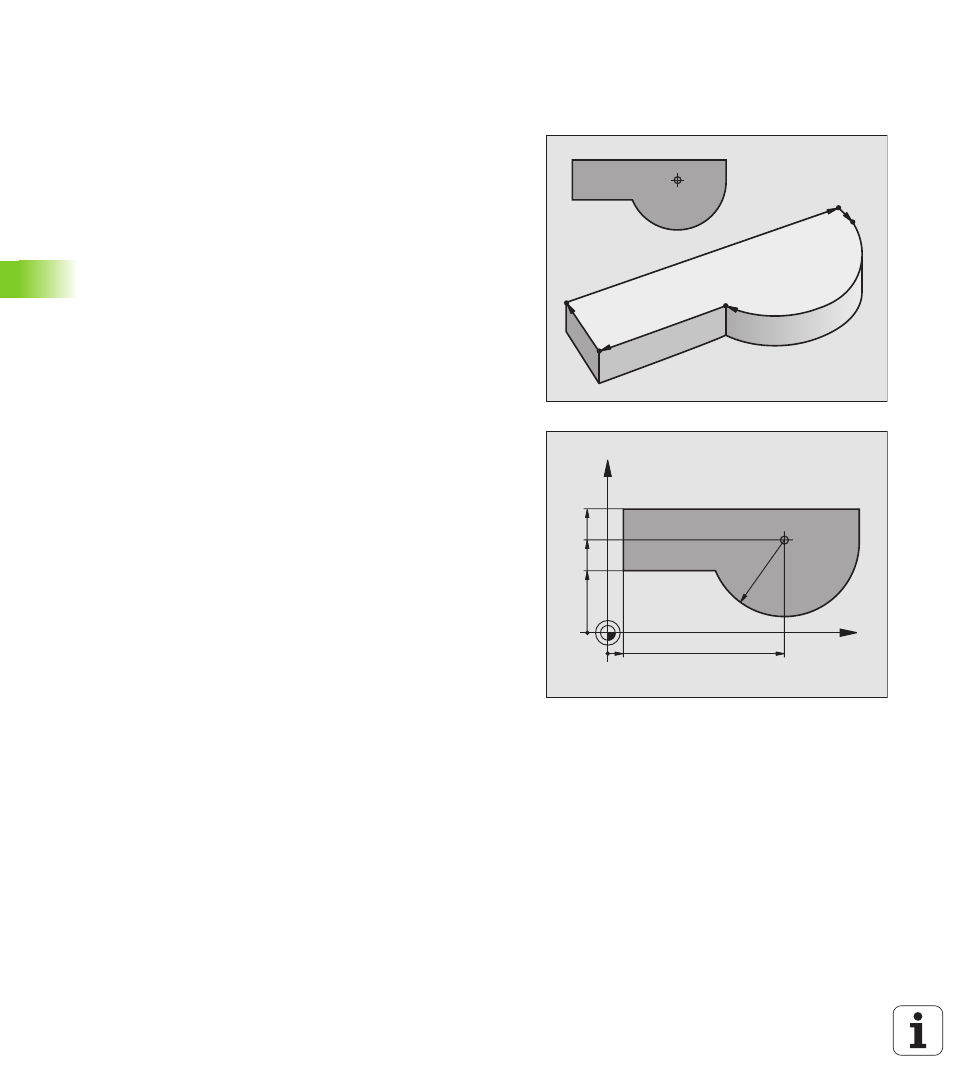

El contorno de una pieza se compone normalmente de varias
trayectorias como rectas y arcos de círculo. Con las funciones de
trayectoria se programan los movimientos de la herramienta para
rectas
y arcos de círculo.
Programación libre de contornos FK
Cuando no existe un plano acotado y las indicaciones de las medidas
en el programa NC están incompletas, el contorno de la pieza se
programa con la programación libre de contornos. El TNC calcula las
indicaciones que faltan.
Con la programación FK también se programan movimientos de la
herramienta según rectas y arcos de círculo.
Funciones auxiliares M
Con las funciones auxiliares del TNC se controla
„ la ejecución del programa, p.ej. una interrupción de la ejecución del
pgm
„ las funciones de la máquina, como conectar y desconectar el
cabezal y el refrigerante
„ el comportamiento de la trayectoria de la herramienta
Subprogramas y repeticiones parciales de un
programa
Los pasos de mecanizado que se repiten se programan una sola vez
como subprograma o repetición parcial de un programa. Cuando se
quiere realizar sólo una parte del programa bajo determinadas
condiciones, dichos pasos del programa también se determinan como
un subprograma. Además un programa de mecanizado puede llamar y
ejecutar otro programa.
La programación con subprogramas y repeticiones parciales del
programa se describe en el capítulo 9.
Programación de parámetros Q
En el programa de mecanizado hay parámetros Q que representan
valores numéricos: a un parámetro Q se le asigna en otra posición un
valor numérico. Con parámetros Q se pueden programar funciones
matemáticas, que controlan la ejecución del programa o que describen
un contorno.
Además con la ayuda de la programación de parámetros Q también se
pueden realizar mediciones durante la ejecución del programa con un
palpador 3D.
La programación con parámetros Q está descrita en el capítulo 10.
L
L
L
CC
C
X
Y
R40
115 10
80
60
40
CC
