HEIDENHAIN iTNC 530 (340 49x-03) - Manual (Página 496)

496
8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas

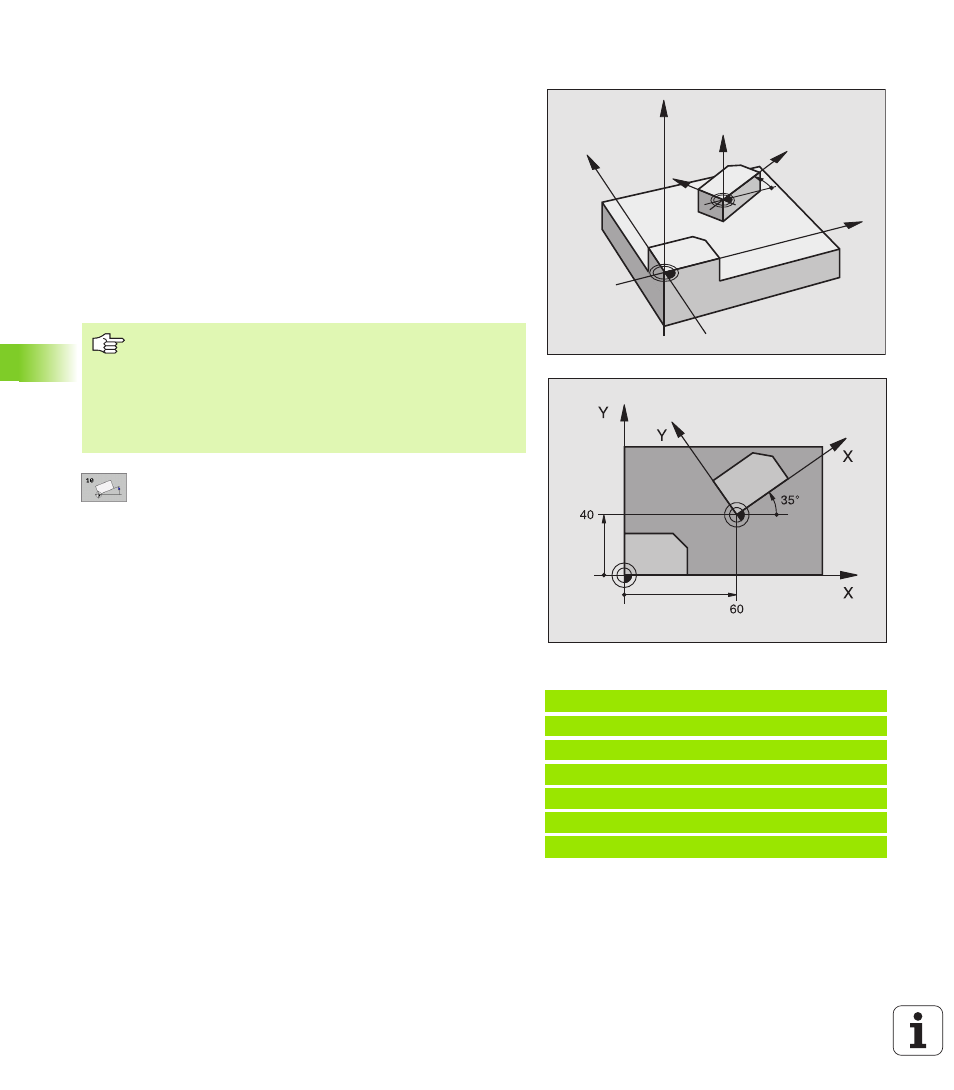

GIRO (ciclo 10)
Dentro de un programa el TNC puede girar el sistema de coordenadas
en el plano de mecanizado según el punto cero activado.
Activación
El GIRO se activa a partir de su definición en el programa. También
actúa en el modo de funcionamiento Posicionamiento manual. El TNC
visualiza los ángulos de giro activados en la visualización de estados
adicional.
Eje de referencia para el ángulo de giro:
„ Plano X/Y Eje X
„ Plano Y/Z Eje Y
„ Plano Z/X Eje Z
8 Giro
: Introducir el ángulo de giro en grados (°) . Campo
de introducción: -360° a +360° (valores absolutos o
incrementales)
Anulación
Se programa de nuevo el ciclo GIRO indicando el ángulo de giro 0°.
Ejemplo: Frases NC
12 CALL LBL 1
13 CYCL DEF 7.0 PUNTO CERO
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 GIRO
17 CYCL DEF 10.1 ROT+35
18 CALL LBL 1
Z
Z
X
X
Y
Y
Antes de la programación deberá tenerse en cuenta
El TNC elimina una corrección de radio activada mediante
la definición del ciclo 10. Si es necesario, programar
nuevamente la corrección del radio.
Después de definir el ciclo 10, hay que desplazar los dos
ejes del plano de mecanizado para poder activar el giro.
