696
13 Funciones MOD
13.1
0
Selección de la visualización de posiciones
13.10 Selección de la visualización
de posiciones
Aplicación
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

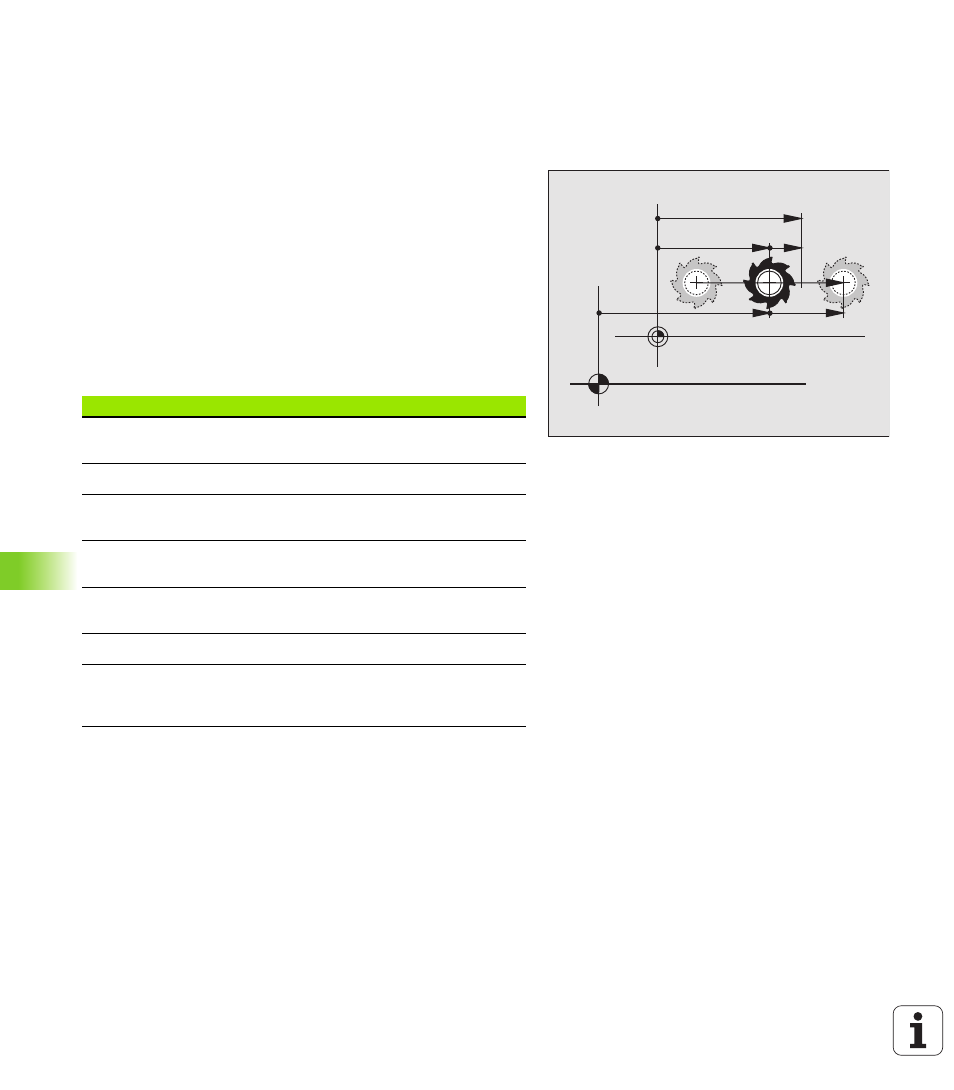

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
„ Posición actual
„ Posición nominal
„ Punto cero de la pieza
„ Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización de posiciones 2 se selecciona la
visualización de posiciones en la visualización de estados adicional.
Función Visualización
Posición nominal; valor nominal indicado por el
TNC
NOML.
Posición actual; posición actual de la hta. REAL
Posición de referencia; posición real referida al
punto cero de la máquina
REF
Recorrido restante hasta la posición programada;
diferencia entre la posición real y la posición final
REST.
Error arrastre; diferencia entre posic. nominal y
real
E. ARR
Desviación del palpador analógico DESV.
Desplazamientos realizados con la función
sobreposicionamiento de volantes (M118)
(Sólo visualización de posición 2)
M118
