12 Test del programa y ejecución del programa
12.1 Gráficos

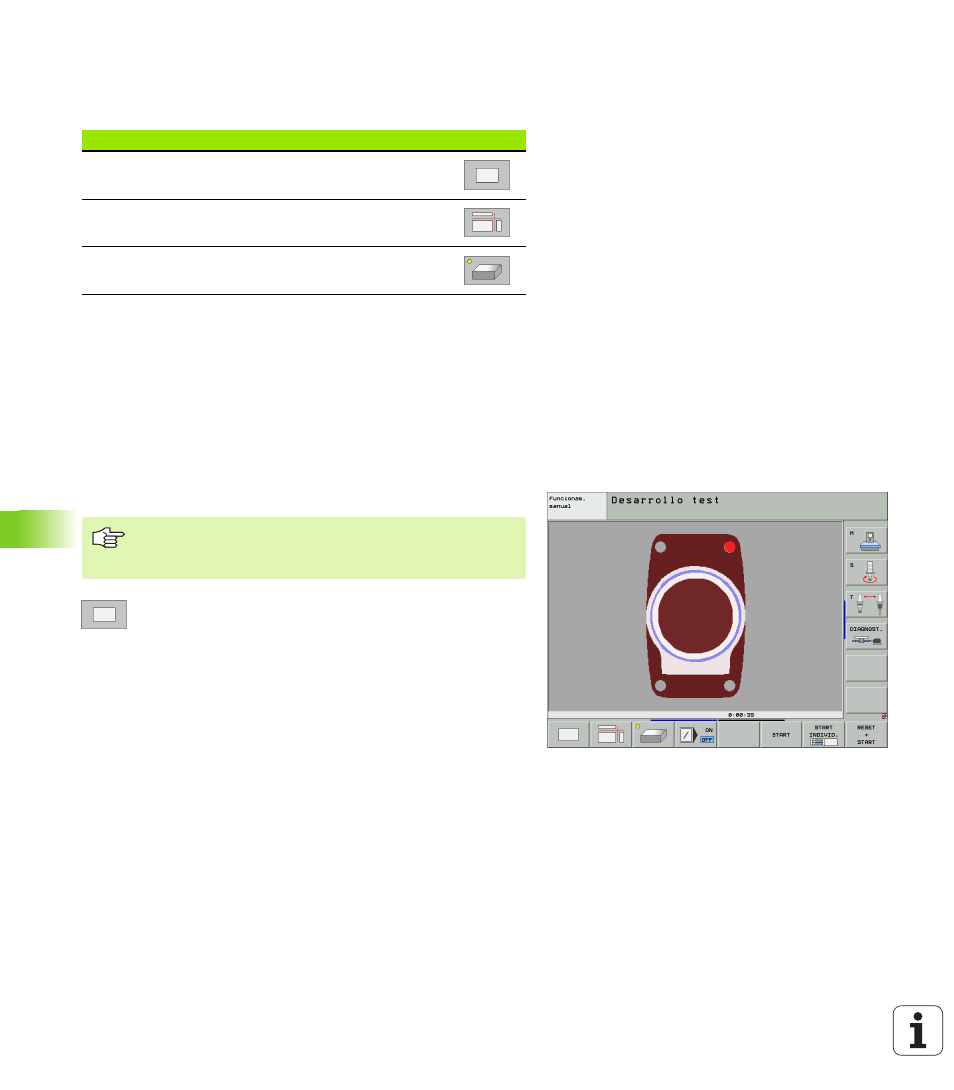

Resumen: Vistas
En los modos de funcionamiento de Ejecución del pgm y en Test del
programa el TNC muestra las siguientes softkeys:
Limitaciones durante la ejecución del programa
Cuando el procesador del TNC esté saturado por cálculos muy
complicados o por superficies de mecanizado muy grandes, el
mecanizado no se puede simular gráficamente de forma simultánea.
Ejemplo: Planeado de la pieza con una herramienta grande. El TNC no
continua con el gráfico y emite el texto ERROR en la ventana del gráfico.
Sin embargo se sigue ejecutando el mecanizado.
Vista en planta
La simulación gráfica en esta vista se realiza con la mayor rapidez.
8 Seleccionar con la softkey la vista en planta
8
Para la visualización de la profundidad de este gráfico
se tiene: "Mientras más profundo, más oscuro"
Vista Softkey
Vista en planta
Representación en tres planos
Representación 3D
Si su máquina dispone de un ratón, puede leer en la barra
de estado la profundidad en esa posición, situando el
indicador del ratón sobre cualquier punto de la pieza.
