HEIDENHAIN iTNC 530
71
2.2 Desplazamient
o
de los ejes de la máquina
Display

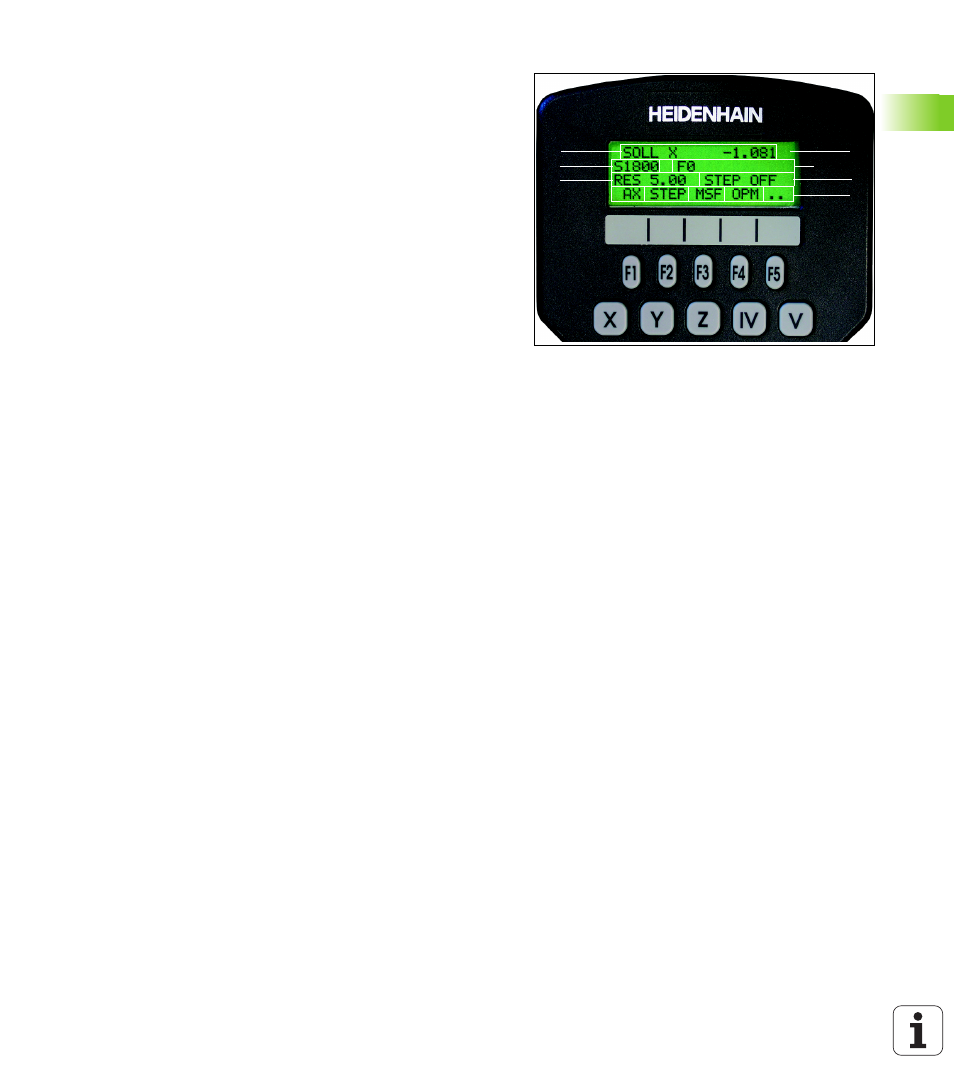

El display del volante (véase figura) se compone de 4 filas. El TNC
muestra en él las siguientes informaciones:
Seleccionar el eje a desplazar
Los ejes principales X, Y y Z, así como otros dos, definibles por el
fabricante de la máquina, se pueden activar directamente mediante las
teclas de selección de ejes. Si su máquina dispone de más ejes, actuar
de la siguiente manera:
8 Pulsar la softkey de volante F1 (AX): el TNC muestra en el display del
volante todos los ejes activos. El eje activo momentáneamente
parpadea
8 Seleccionar el eje deseado con las softkeys del volante F1 (->) o F2
(<-) y confirmar con la softkey del volante F3 (OK)
Ajustar la sensibilidad de desplazamiento del volante
La sensibilidad del volante determina qué desplazamiento debe
realizar un eje por giro del volante. Los posibles desplazamientos
están determinados de forma fija y son seleccionables mediante las
teclas cursoras del volante de forma directa (sólo cuando la cota
incremental no esté activada).
Sensibilidades posibles: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20
[mm/giro ó grados/giro]
1
3
8
2
4 a 7
9
10
1 SOLL X+1.563
: Tipo de visualización de posición y de posición del
eje seleccionado
2 * : STIB (Control en funcionamiento)
3 S1000
: velocidad actual del cabezal
4 F500
: avance actual con el que se desplazará el eje seleccionado
5 E
: existe un error
6 3D : la función Inclinación del plano de mecanizado está activada
7 2D
: la función Giro básico está activada
8 RES 5.0
: resolución del volante activada. Recorrido en
mm/revolución (º/Giro de los ejes de giro) que recorre el eje
seleccionado en un giro de volante
9 STEP ON
ó OFF: posicionamiento paso a paso activo o inactivo.
En una función activada, el TNC muestra adicionalmente el paso
de desplazamiento activo
10 Carátula de softkeys: selección de diversas funciones,
descripción en las siguientes secciones
