FRESADO PLANO (ciclo 232)

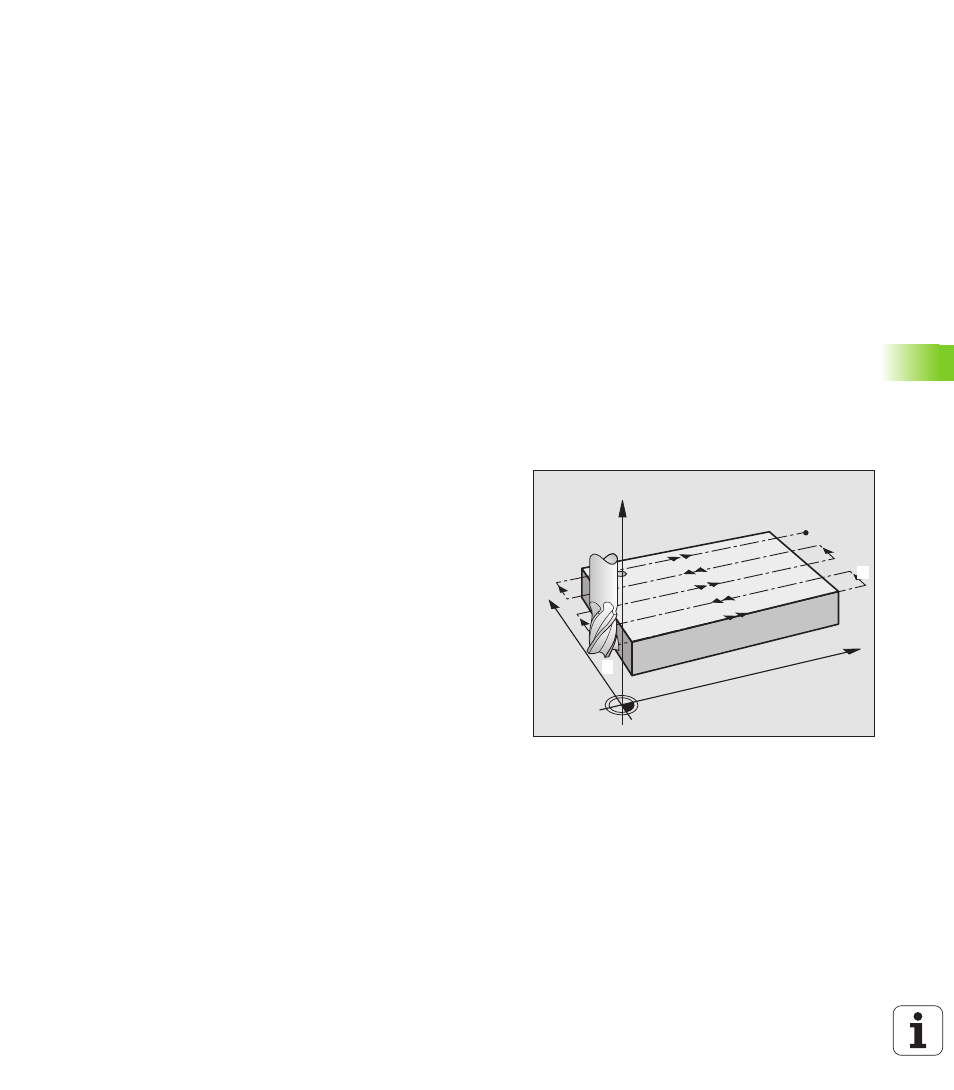

Con el ciclo 232 se pueden fresar superficies en varias pasadas y
teniendo en cuenta una sobremedida de acabado. Para ello están
disponibles tres estrategias de mecanizado:
„ Estrategia Q389=0 : Mecanizar en forma de meandro, incremento
lateral por fuera de la superficie a mecanizar
„ Estrategia Q389=0
: Mecanizar en forma de meandro, incremento
lateral por dentro de la superficie a mecanizar
„ Estrategia Q389=2
: Mecanizar línea a línea, retroceso e incremento
lateral con avance de posicionamiento
1 El TNC posiciona la herramienta en marcha rápida FMAX desde la
posición actual con la lógica de posicionamiento sobre el punto de
arranque
1
: Si la posición actual es mayor que la segunda distancia
de seguridad, el TNC desplaza la herramienta en el plano de
mecanizado y entonces en el eje del cabezal, de lo contrario
primero a la 2ª distancia de seguridad y entonces en el plano de
mecanizado. El punto de arranque en el plano de mecanizado se
situa alrededor del radio de la herramienta y a ambos lados de la
distancia de seguridad junto a la pieza
2
A continuación la herramienta se desplaza con avance de
posicionamiento en el eje de cabezal a la profundidad de
aproximación calculada por primera vez por el TNC
Estrategia Q389=0
3 Después la hta. se desplaza con el avance de fresado programado
sobre el punto final 2 El punto final se situa fuera de la superficie,
el TNC lo calcula mediante el punto de arranque programado, la
longitud programada, la distancia de seguridad lateral y el radio de
la herramienta programados
4 El TNC desplaza la herramienta con avance de posicionamiento
previo transversal sobre el punto de partida de la siguiente línea; el
TNC calcula este desplazamiento con la anchura, el radio de la
herramienta y el factor de solapamiento de trayectoria máximo
5 Después la herramienta retrocede nuevamente en dirección del
punto de arranque 1
6
El proceso se repite hasta mecanizar completamente la superficie
programada. Al final de la última trayectoria se realiza la
aproximación a la próxima profundidad de mecanizado
7
Para evitar recorridos en vacío, la superficie se mecaniza a
continuación en dirección opuesta
8
El proceso se repite hasta que estén ejecutadas todas las
aproximaciones. En la última aproximación se fresa finalmente la
sobremedida de acabado introducida en el avance de acabado
9
Al final el TNC retira la hta. con FMAX a la 2ª distancia de seguridad
X
Y
Z
1
2
