13.9 Representación del bloque en
el espacio de trabajo
Aplicación
En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición del bloque en el espacio de la máquina y se
puede activar la supervisión del espacio de trabajo en el modo de
funcionameinto Test del programa.

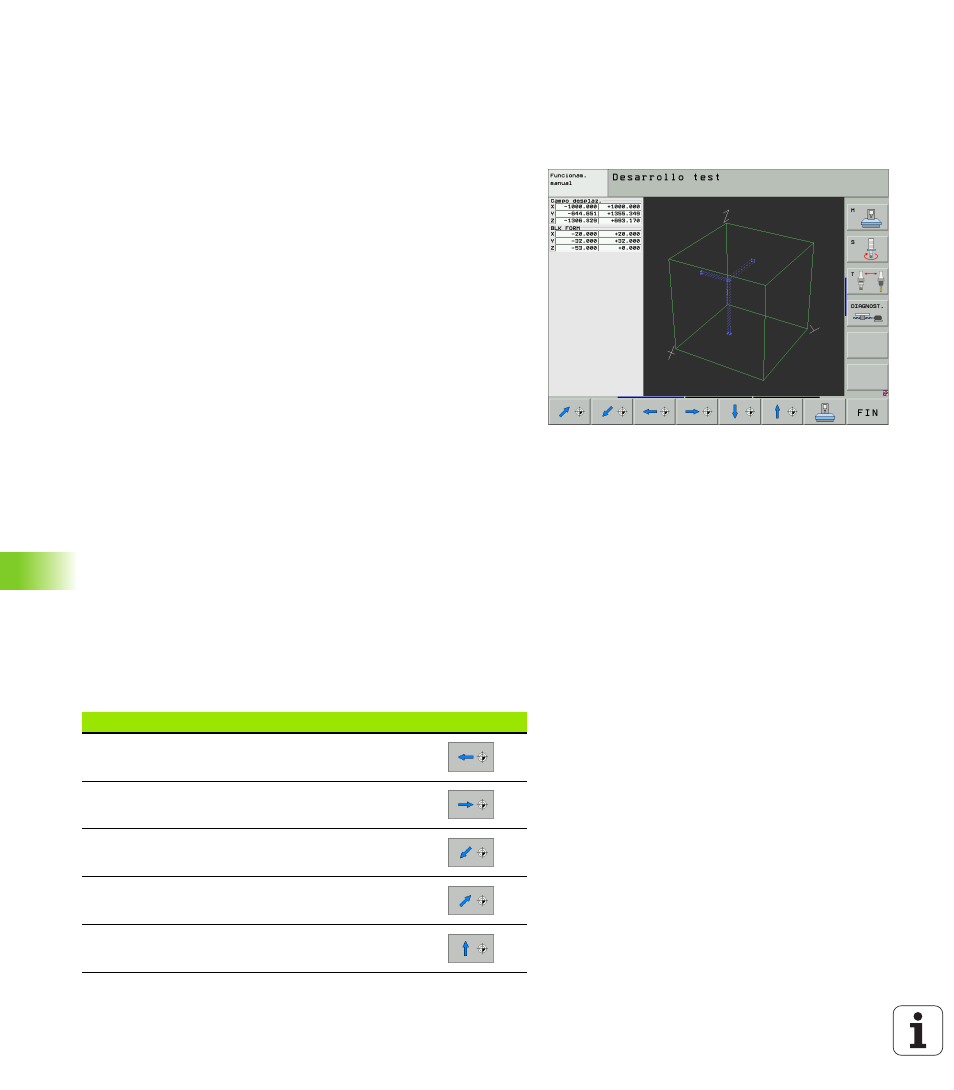

El TNC representa un paralelepípedo transparente como espacio de
trabajo, cuyas dimensiones están detalladas en la tabla campo de
desplazamiento
(color estándar: verde) El TNC toma las dimensiones
para el espacio de trabajo de los parámetros de máquina para el margen
de desplazamiento activado. Debido a que el margen de desplazamiento
está definido en el sistema de referencia de la máquina, el punto cero
del cubo corresponde al punto cero de la máquina. La posición del
punto cero de la máquina en el cubo se puede hacer visible pulsando
la softkey M91 (2ª carátula de softkeys) (color estándar; blanco).
Un nuevo cubo representa la pieza en bruto, cuyas medidas están
detalladas en la tabla FORMA BLK (color estándar: azul) El TNC toma
las medidas de la definición de la pieza en bruto del programa
seleccionado. El cubo del bloque de la pieza define el sistema de
coordenadas de introducción, cuyo punto cero se encuentra dentro del
cubo del campo de desplazamiento. La posición del punto cero activo
en el campo de desplazamiento puede hacerse visible pulsando la
Softkey "visualizar punto cero de la pieza" (2ª carátula de Softkeys).
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Sin embargo, si se verifican programas con
desplazamientos M91 o M92, debe desplazarse "gráficamente" la
pieza en bruto, de forma que no se produzcan daños en el contorno.
Para ello emplear las softkeys indicadas en la siguiente tabla.
Además también se puede activar la supervisión del espacio de trabajo
para el modo de funcionamiento Test del programa, para comprobar el
programa con el punto de referencia actual y los margenes de
desplazamientos activos (véase la última línea de la siguiente tabla).
Función Softkey
Desplazar el bloque a la izq.
Desplazar el bloque a la dcha.
Desplazar el bloque hacia adelante
Desplazar el bloque hacia atrás
Desplazar el bloque hacia arriba
