12 Test del programa y ejecución del programa
12.1 Gráficos
Representación 3D

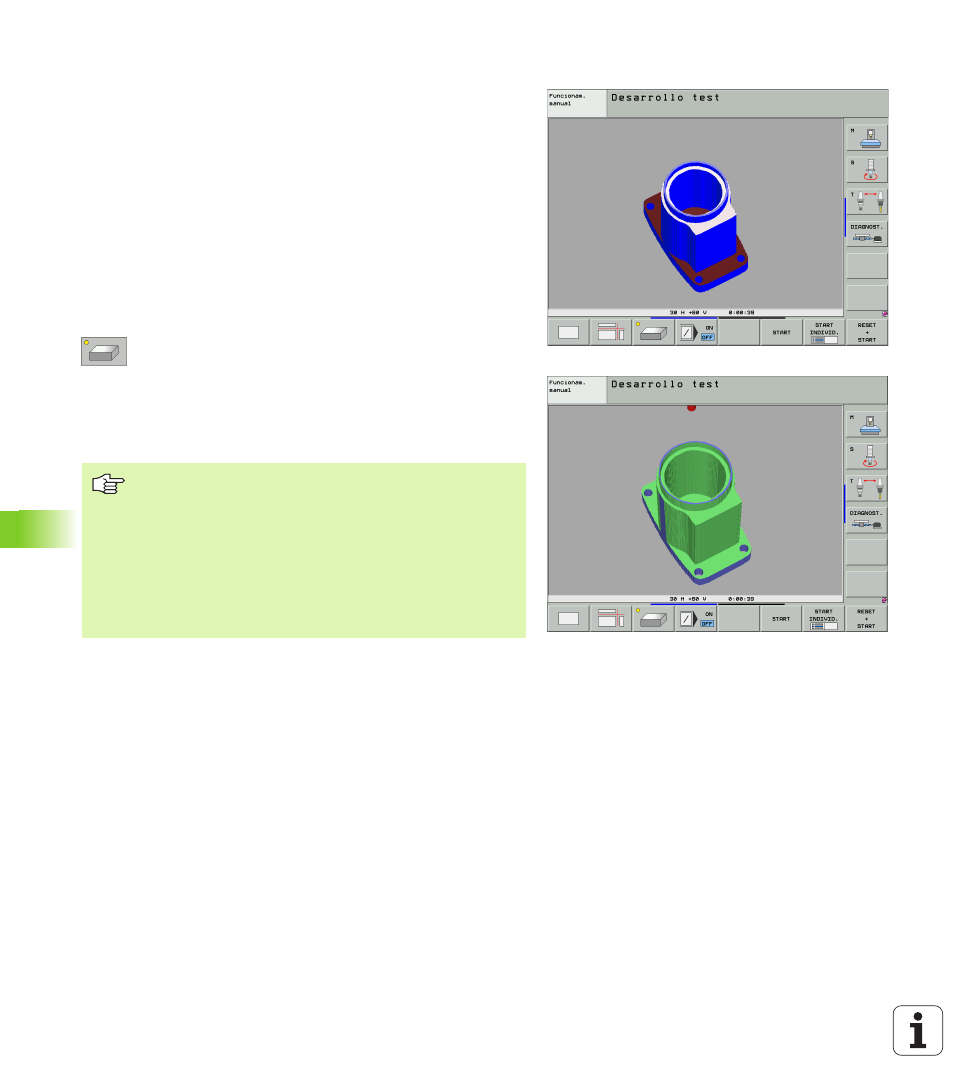

El TNC muestra la pieza en el espacio. Si dispone del hardware
correspondiente, el TNC representa gráficamente en el gráfico 3D de
alta resolución también mecanizados en el plano de mecanizado
inclinado y mecanizados multilaterales.
Es posible girar la representación 3D mediante softkeys alrededor del
eje vertical e inclinarlo alrededor del eje horizontal. Si tiene un ratón
conectado al TNC, también puede ejecutar esta función pulsando el
botón derecho del ratón.
Los contornos del bloque para la representación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, véase "Ampliación de una
sección", pág. 635.
8 Seleccionar la representación 3D con esta softkey.
Pulsando dos veces la softkey se conmuta al gráfico
3D de alta resolución. La conmutación sólo es posible
si la simulación ya está terminada. El gráfico de alta
resolución muestra también mecanizados en el plano
de mecanizado inclinado
La velocidad del gráfico 3D de alta resolución depende de
la longitud de las cuchillas (columna LCUTS de la tabla de
herramientas). Si LCUTS está definido con 0 (ajuste
básico), entonces la simulación cuenta con una longitud de
corte indefinida, lo que conlleva a un alto tiempo de
cálculo. En caso de no desear definir ningún LCUTS, se
puede fijar el parámetro de máquina 7312 en un valor
entre 5 y 10. Por ello el TNC limita internamente la longitud
de corte en un valor, el cual se calcula según MP7312 por
el diámetro de herramienta.
