Punto central del círculo CC, radio y sentido de giro en la frase
FC-/FCT
Para las trayectorias de libre programación, con las indicaciones que
se introducen, el TNC calcula un punto central del círculo. De esta
forma también se puede programar en una frase un círculo completo
con la programación FK.
Si se quiere definir el punto central del círculo en coordenadas polares,
se realiza mediante la función FPOL del polo, en vez de CC. FPOL
actua hasta la siguiente frase con FPOL y se determina en
coordenadas cartesianas.
Ejemplo de frases NC
Un punto central del círculo programado de forma
convencional o ya calculado no actua más en el apartado
FK como polo o como punto central del círculo: Cuando se
programan convencionalmente coordenadas polares que
se refieren a un polo determinado anteriormente en una
frase CC, hay que introducir de nuevo dicho polo con una
frase CC.
Datos conocidos Softkeys
Punto central en coordenadas cartesianas
Punto central en coordenadas cartesianas
Sentido de giro de la trayectoria circular
Radio de la trayectoria circular

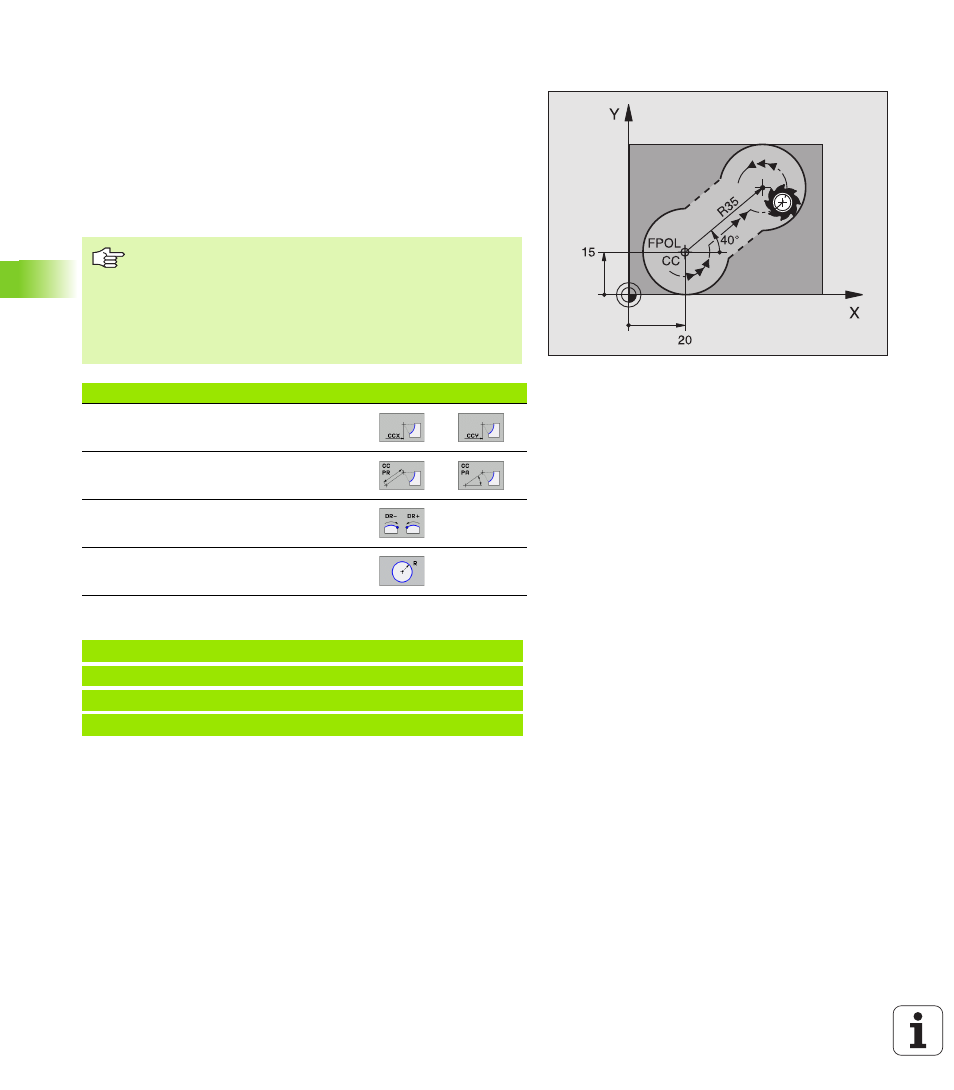

10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
