HEIDENHAIN iTNC 530
509
8.1
0
Ciclos especiales

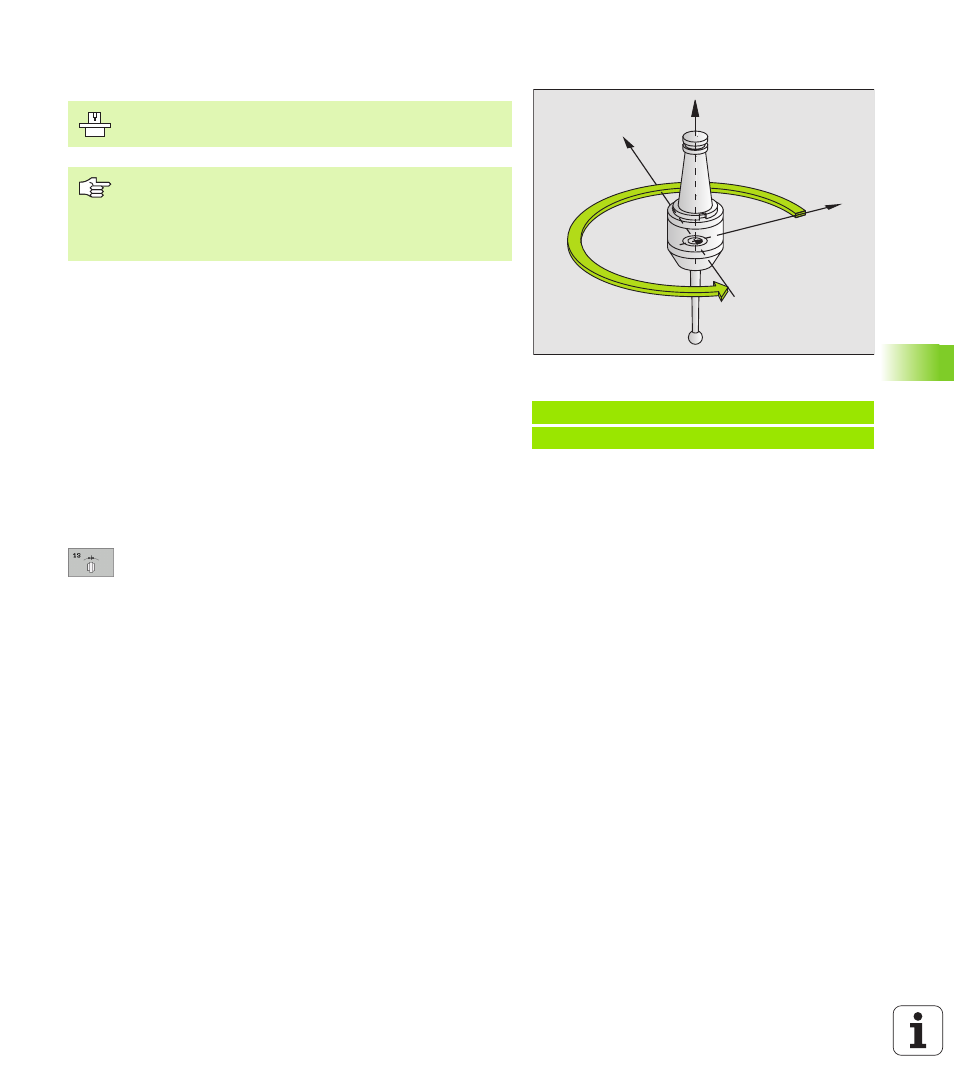

Orientación del cabezal (ciclo 13)
El TNC puede controlar el cabezal principal de una máquina
herramienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej.
„ sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
„ para ajustar la ventana de emisión y recepción del palpador 3D con
transmisión por infrarrojos
Activación
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Cuando se programa M19 ó M20, sin haber definido antes el ciclo 13,
el TNC posiciona el cabezal principal en un valor angular, que se ha
fijado por el fabricante de la máquina (ver manual de la máquina).
8 Ángulo de orientación
: Introducir el ángulo referido
al eje de referencia angular del plano de mecanizado
Margen de entrada: 0 a 360°
Resolución de la introducción: 0,1º
Ejemplo: Frases NC
93 CYCL DEF 13,0 ORIENTACIÓN
94 CYCL DEF 13,1 ÁNGULO 180
X
Y
Z El constructor de la máquina prepara la máquina y el TNC.
En los ciclos de mecanizado 202, 204 y 209 se emplea
internamente el ciclo 13. Tener en cuenta en el programa
NC, que si es preciso se deberá reprogramar el ciclo 13
tras uno de los anteriomente nombrados ciclos de
mecanizado.
