542
9 Programación: Funciones especiales
9.1
1
FUNCTION TCPM (opción de- sof
tw
a
re
2)

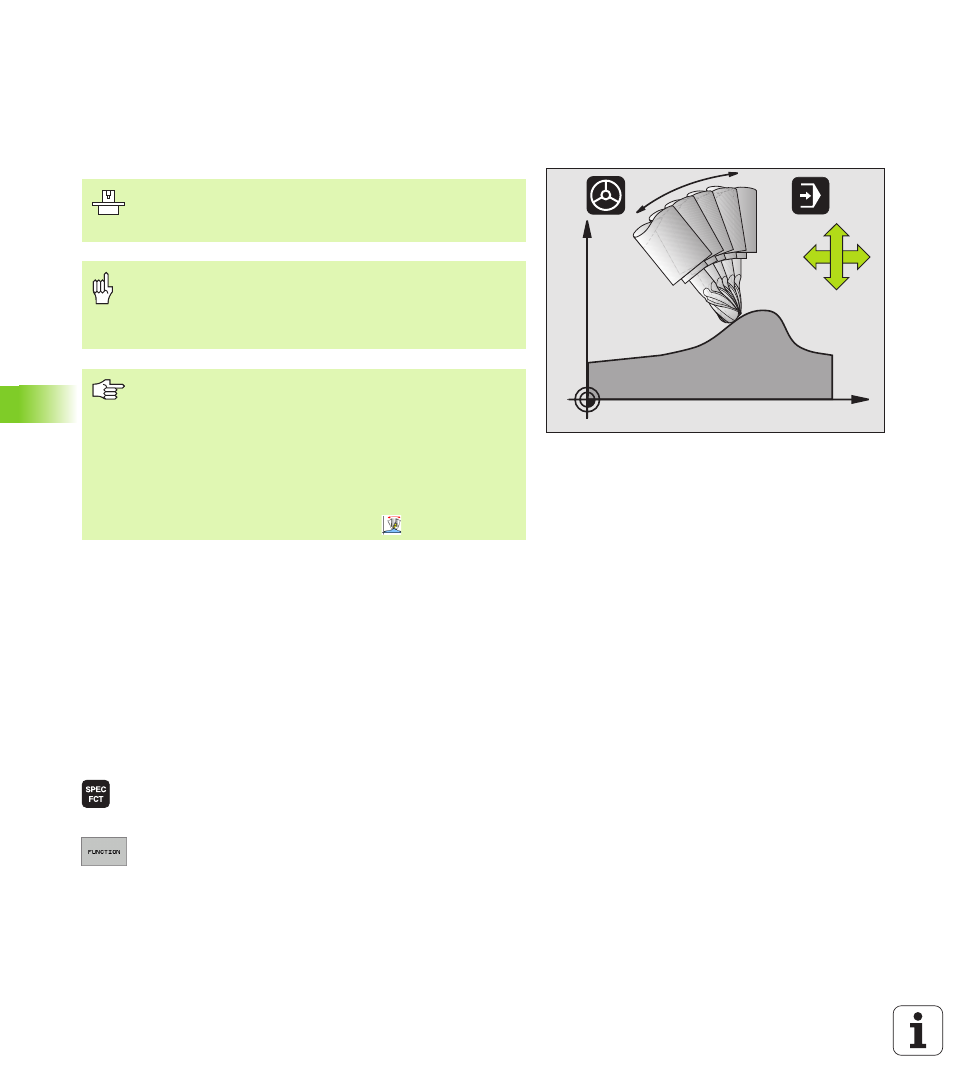

9.11 FUNCTION TCPM
(opción de- software 2)
Función
FUNCTION TCPM
es una actualización de la función M128 con la que se
puede determinar el comportamiento del TNC en el posicionamiento
de ejes giratorios. Al contrario de M128 con la FUNCTION TCPM se puede
definir la forma de actuación de diferentes funcionalidades:
„ Forma de actuación del avance programado: F TCP / F CONT
„ Interpretación de las coordenadas programadas de eje de giro en el
programa NC: AXIS POS / AXIS SPAT
„ Forma de interpolación entre la posición de inicio y final:
PATHCTRL AXIS
/ PATHCTRL VECTOR
Definir la FUNCTION TCPM
8 Visualizar la carátula de softkeys con funciones
especiales
8
Seleccionar la FUNCIÓN TCPM
X
Z
B
Z
X
La geometría de la máquina debe estar determinada por el
fabricante de la máquina en los parámetros de la máquina
o en tablas cinemáticas.
En ejes basculantes con dentado Hirth:
Sólo modificar la posición del eje basculante después de
que se haya liberado la herramienta. De lo contrario se
puede perjudicar el contorno al salir del dentado.
Antes de realizar posicionamientos con M91 o M92 y delante
de una frase TOOL CALL: Anular FUNCTION TCPM.
Para evitar daños en el contorno, con la FUNCTION TCPM
sólo se puede emplear una fresa esférica.
La longitud de la herramienta debe referirse al centro del
radio de la fresa esférica.
Cuando está activada FUNCTION TCPM, el TNC indica en la
visualización de posición el símbolo .
