9.3 Definir el plano de mecanizado mediant
e
ángulos de pr
o
y
ección:
PLANE
P
R
O
YECT
ADO
Parámetros de introducción

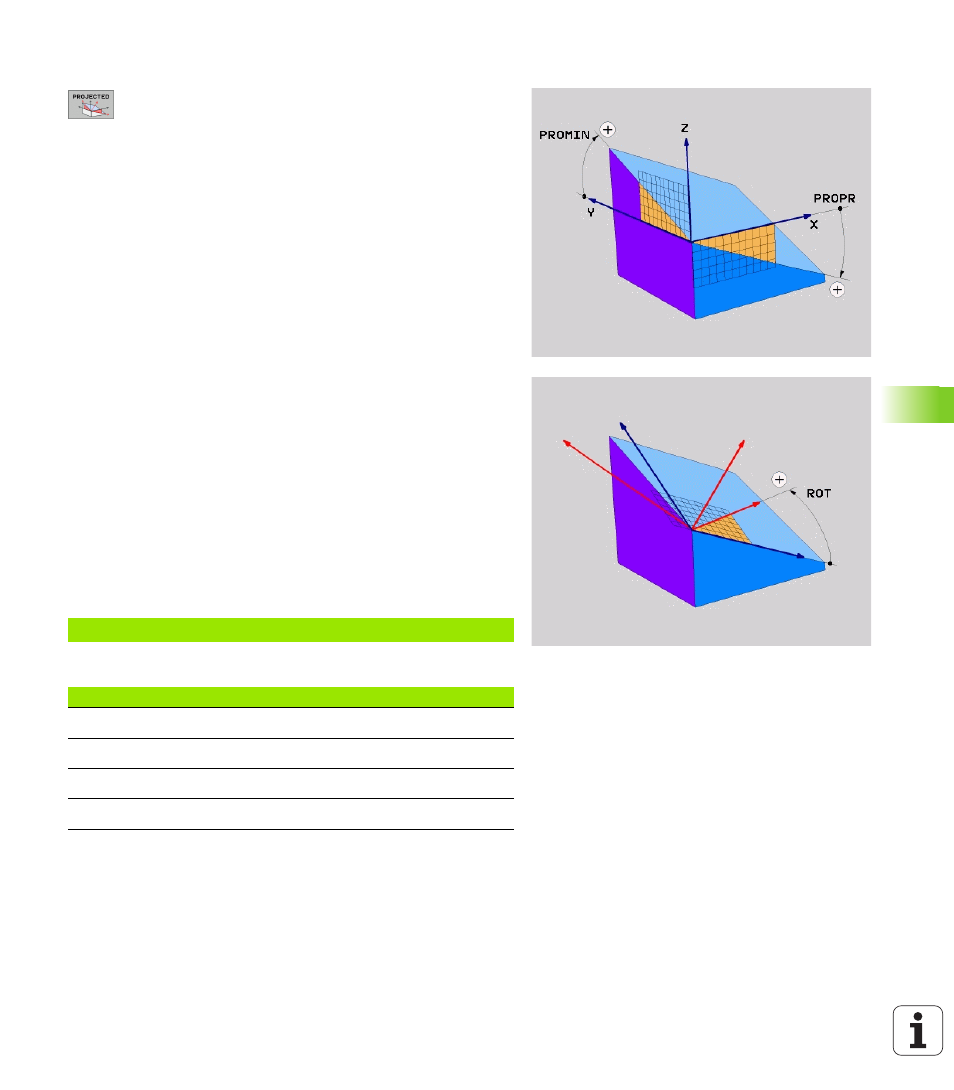

8 ¿Ángulo proyec. en 1er. plano de coordenadas?
:
ángulo proyectado del plano de mecanizado inclinado
en el 1er. plano de coordenadas del sistema de
coordenadas de la máquina (Z/X en el eje de la
herramienta Z, ver figura superior derecha). Rango
de introducción de -89.9999° a +89.9999°. El eje de
0° es el eje principal del plano de mecanizado activo
(X con eje de herramienta Z, dirección positiva ver
figura superior derecha)
8 ¿Ángulo proyec. en 2º plano de coordenadas?
:
ángulo proyectado del plano de mecanizado inclinado
en el 2º plano de coordenadas del sistema de
coordenadas de la máquina (Y/Z en el eje de la
herramienta Z, ver figura superior derecha). Rango
de introducción de -89.9999° a +89.9999°. El eje de
0° es el eje transversal del plano de mecanizado
activo (Y con eje de herramienta Z)
8 ¿Ángulo ROT del plano inclin.? : Giro del sistema de
coordenadas inclinado sobre el eje de herramienta
inclinado (corresponde de forma análoga a una rotación
con el ciclo 10 GIRO). Con el ángulo de rotación es
posible determinar de forma sencilla la dirección del
eje principal del plano de mecanizado (X con eje de
herramienta Z, Z con eje de herramienta Y, ver figura
en el centro a la derecha. Rango de introducción de
0° a +360°.
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág.534)
Frase NC
Abreviaturas utilizadas
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abreviatura Significado
PROJECTED
Ingl. projected = proyectado
PROPR pr
inciple plane: plano principal
PROMIN min or plane: eje transversal
PROROT
Ingl. rotation: rotación
