6.4 Movimientos de trayectoria -
Coordenadas cartesianas

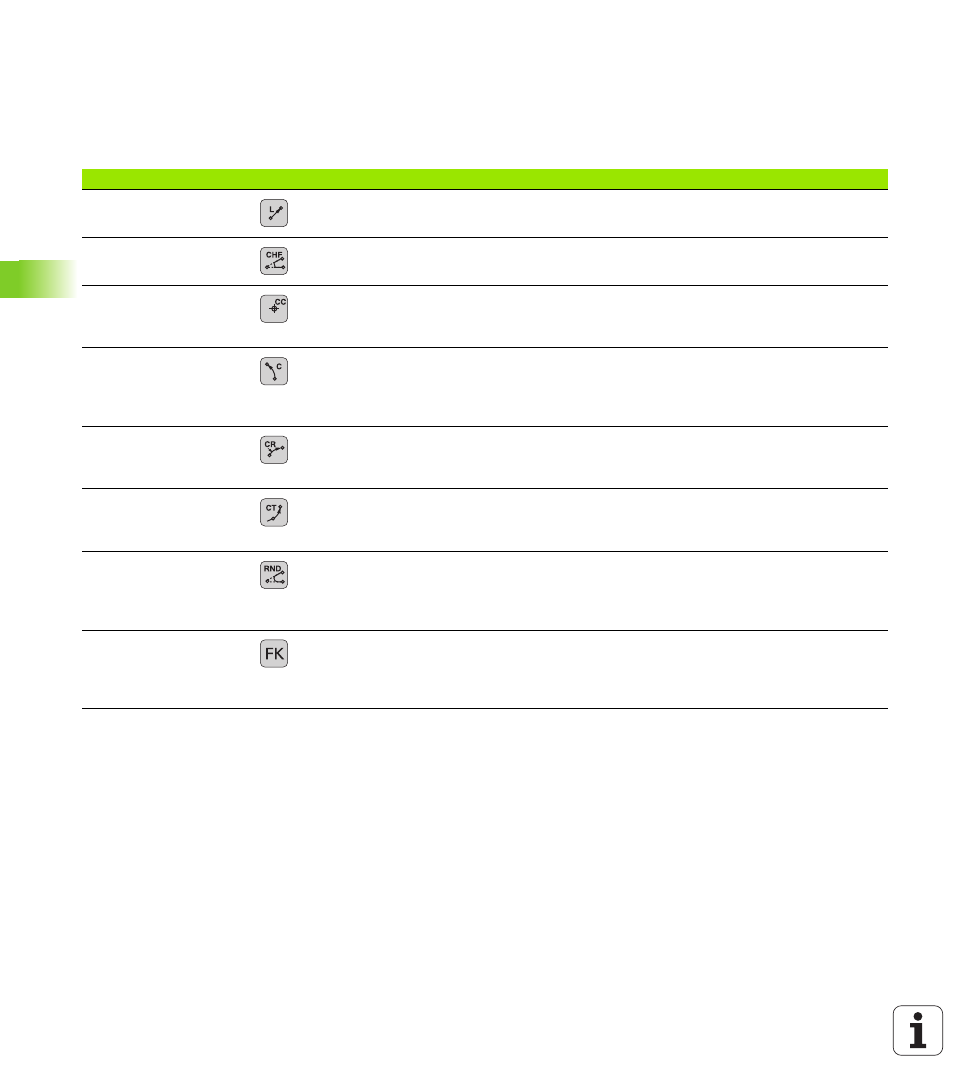

Resumen de las funciones de trayectoria
Función
Tecla de la trayectoria
Movimiento de la hta.
Introducciones precisas
Página
Recta L
en inglés: Line
Recta
Coordenadas del punto final
de la recta
Chaflán: CHF
ingl.: CHamFer
Chaflán entre dos rectas
Longitud de bisel
Punto central del
círculo CC;
en inglés: Circle Center
Ninguna
Coordenadas del punto
central del círculo o polo
Arco de círculo C
ingl.: Circle
Trayectoria circular
alrededor del punto central
del círculo CC al punto final
del arco del círculo
Coordenadas del punto final
del círculo, sentido de giro
Arco de círculo CR
ingl.: Circle by Radius
Trayectoria circular con
radio determinado
Coordenadas del punto final
del círculo, radio del círculo,
sentido de giro
Arco de círculo CT
ingl.: Circle Tangential
Trayectoria circular
tangente al tramo anterior y
posterior del contorno
Coordenadas del punto final
del círculo
Redondeo de esquinas
RND
ingl.: RouNDing of
Corner
Trayectoria circular
tangente al tramo anterior y
posterior del contorno
Radio de la esquina R
Programación libre de
contornos FK
Recta o trayectoria circular
unida libremente al
elemento anterior del
contorno
