9.13 Filtrar contornos (función FCL 2)
Función
Con esta función en el TNC se pueden filtrar contornos, que han sido
generados con sistemas de programación externos y que se componen,
exclusivamente, de frases lineales. El filtro suaviza el contorno y
permite, con ello, una ejecución generalmente más rápida y extenta
de sacudidas.
Partiendo del programa original, el TNC genera un programa
independiente con el contorno filtrado, una vez programados los
ajustes del filtro.
8 Seleccionar el programa que se desea filtrar
8 Conmutar la carátula de softkeys hasta que aparezca
la softkey CONVERTIR PROGRAMA
8 Seleccionar la carátula de softkeys con funciones para
la conversión de programas
8

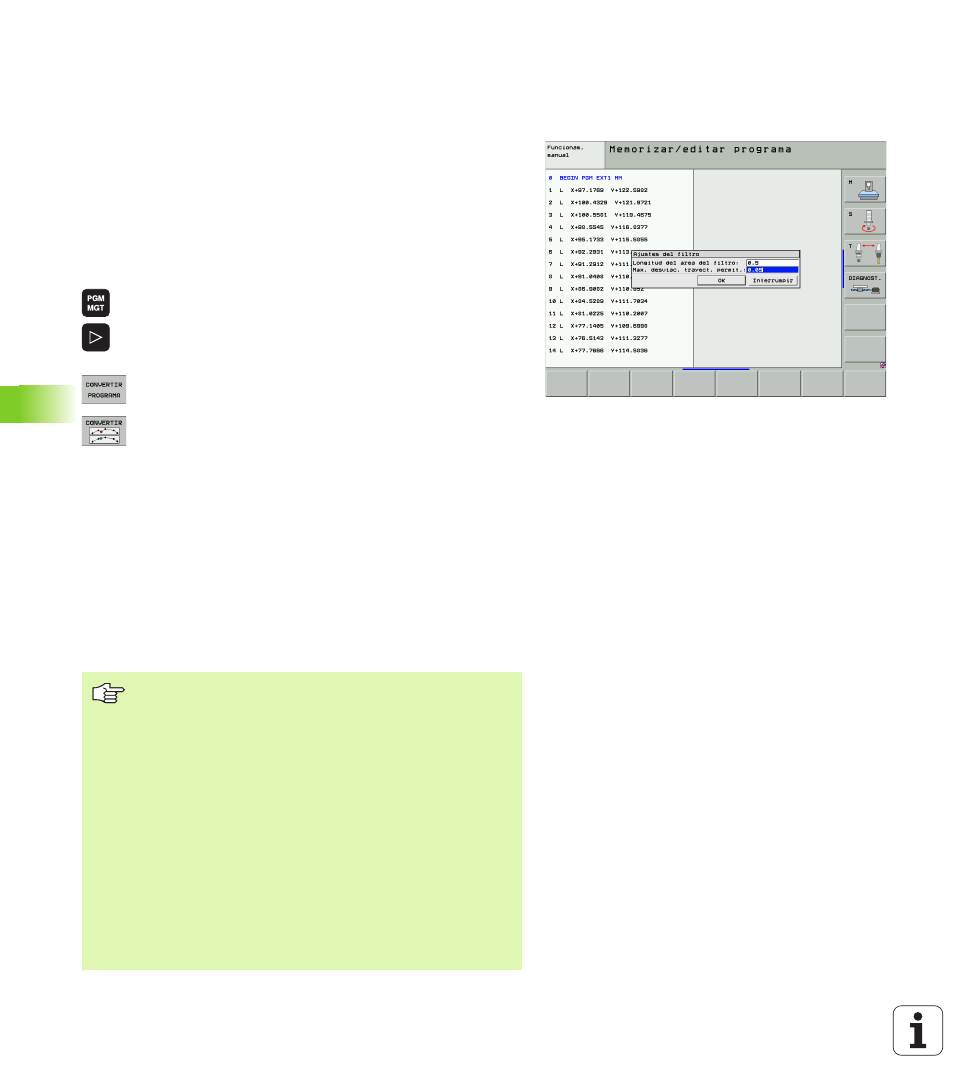

Seleccionar la función de filtro: el TNC muestra una
ventana de transición para la definición de los ajustes
del filtro
8 Introducir la longitud del campo de filtro en mm
(programa de pulgadas: pulgadas). El campo de filtro
define, partiendo del punto tomado en consideración,
la longitud real sobre el contorno (delante y detrás del
punto) dentro de la cual el TNC debe filtrar puntos;
aceptar con la tecla ENT
8 Introducir la variación de trayectoria máxima permitida
en mm (programa de pulgadas: pulgadas): valor de
tolerancia que el contorno filtrado puede desviarse
como máximo del contorno original; confirmar con la
tecla ENT
El nuevo fichero generado, dependiendo de los ajustes
del filtro, puede contener más puntos (frases lineales) que
el fichero original.
La variación de trayectoria máxima permitida no debe
sobrepasar la distancia real entre puntos, de lo contrario,
el TNC linealiza el contorno con demasiada fuerza.
El programa a filtrar no debe contener ninguna frase NC
con M91 o M92.
El nombre del fichero del fichero generado por el TNC se
compone de los nombres anteriores de ficheros con la
extensión _flt. Ejemplo:
„ Nombre del fichero del programa original cuya dirección
de mecanizado debe ser transformada: CONT1.H
„ Nombre del fichero del programa filtrado generado por
el TNC: CONT1_flt.h
