144
4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets
4.6 Gráfico de líneas 3D (función
F
CL-2)

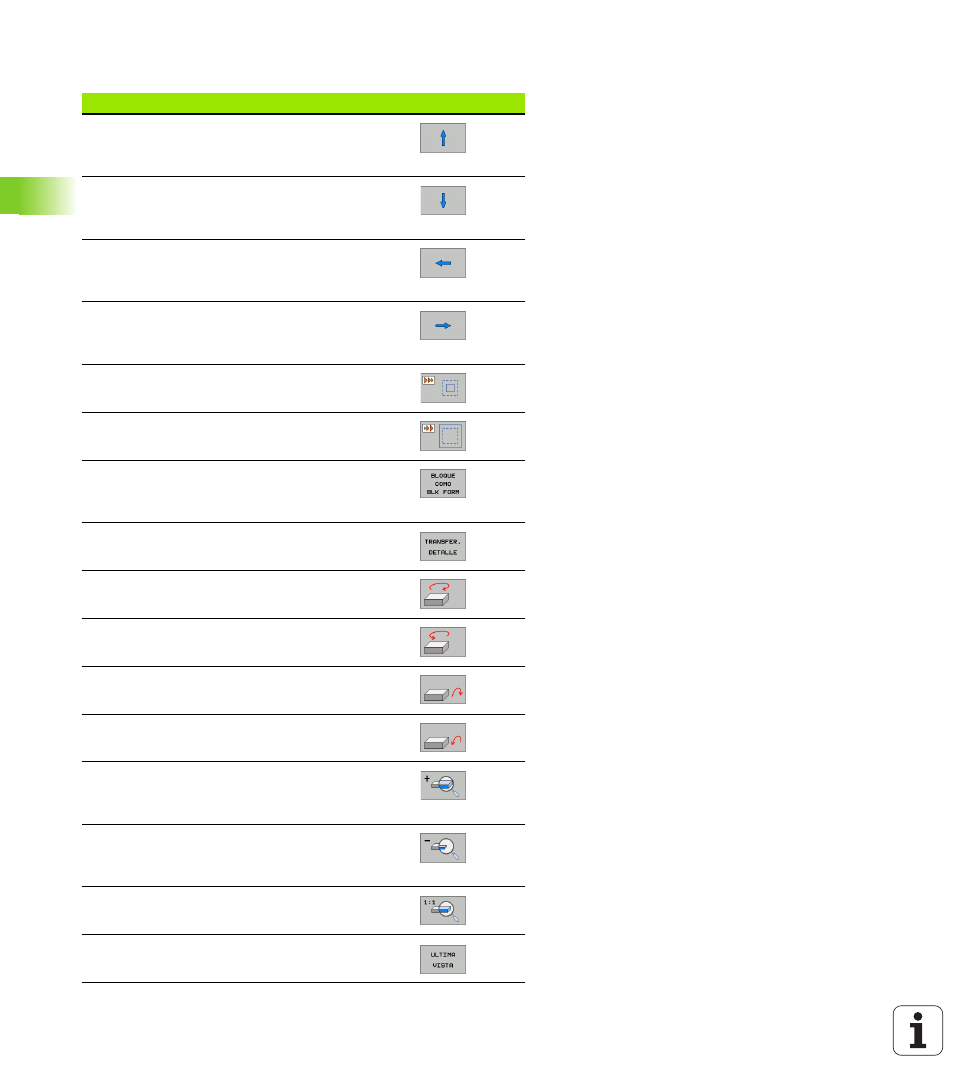

Funciones del gráfico de líneas 3D
Función Softkey
Visualizar el marco del zoom y desplazarlo hacia
arriba. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
abajo. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
la izquierda. Para desplazar mantener pulsada la
softkey
Visualizar el marco del zoom y desplazarlo hacia
la derecha. Para desplazar mantener pulsada la
softkey
Ampliar margen – para ampliarlo mantener
pulsada esta softkey
Reducir margen – para reducirlo mantener
pulsada esta softkey
Volver a la ampliación de la sección, para que el
TNC muestre la pieza, según la forma BLK
programada
Aceptar la sección
Girar la pieza en el sentido de las agujas del reloj
Girar la pieza en el sentido contrario a las agujas
del reloj
Inclinar la pieza hacia atrás
Inclinar la pieza hacia delante
Aumentar la representación paso a paso. Si se
aumenta la representación, el TNC muestra a pie
de página de la ventana de gráfico la letra Z
Disminuir la representación paso a paso. Si se
disminuye la representación, el TNC muestra a
pie de página de la ventana de gráfico la letra Z
Visualizar la pieza en el tamaño original
Mostrar la pieza en la vista activada por última
vez
