356
8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

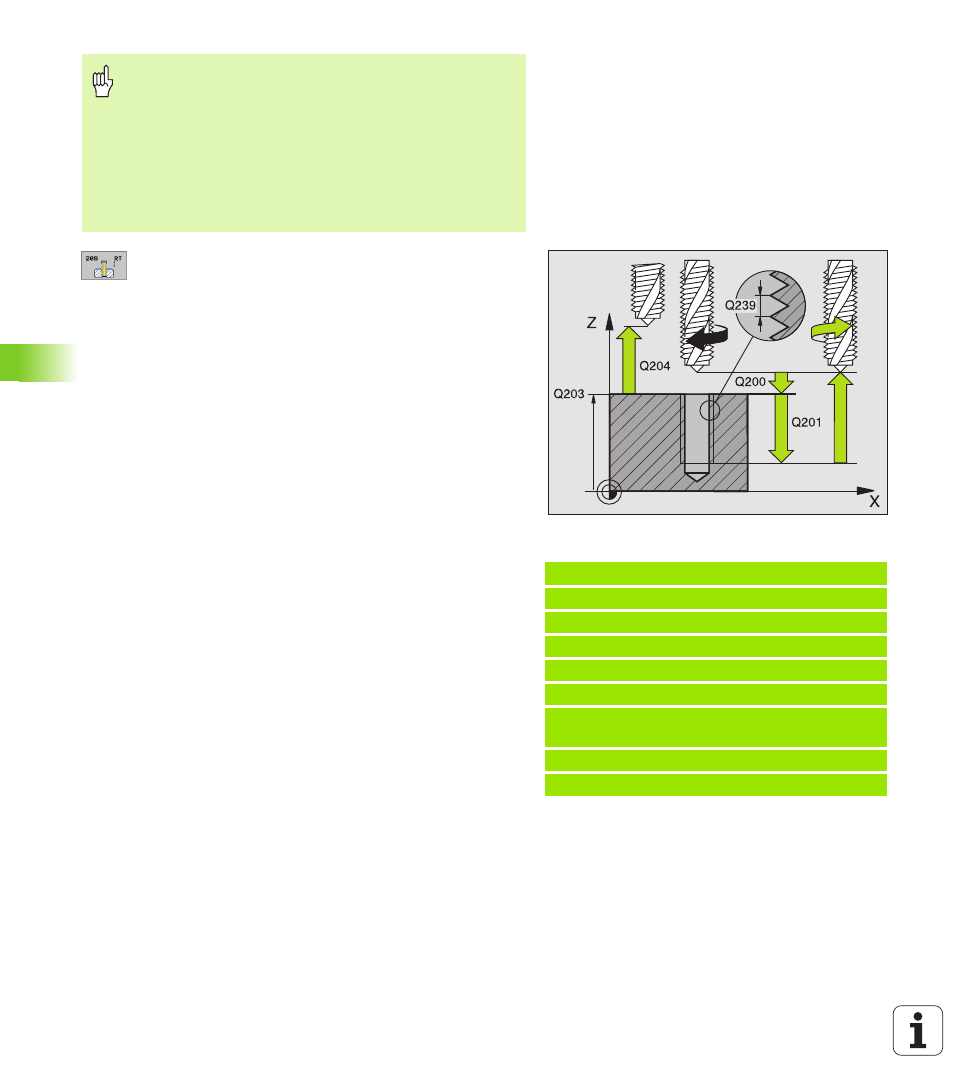

8 Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza
8 Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la herramienta al final de
la rosca
8 Paso de rosca Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+
= rosca a derechas
- = rosca a izquierdas
8 Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
8 2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Profundidad de rascado para el arranque de viruta
Q257 (incremental): Profundidad, después de la cual
el TNC realiza el arranque de viruta.
8 Retroceso para rotura de viruta Q256: El TNC
multiplica el paso Q239 por el valor programado y
hace retroceder a la hta. en el arranque de viruta según
dicho valor calculado. Si se programa Q256 = 0, el
TNC retira la hta. del taladro completamente (a la
distancia de seguridad) para retirar la viruta
8 Ángulo para orientación del cabezal
Q336 (valor
absoluto): Ángulo sobre el cual el TNC posiciona la
hta. antes del roscado. De esta forma si es preciso se
puede repasar la rosca
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey DESPLAZAR MANUALMENTE Si se pulsa
RETIRAR HERRAMIENTA MANUALMENTE, se retira la hta. de forma
controlada. Para ello se activa el pulsador de dirección positiva del eje
de la herramienta activado.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva
, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
Ejemplo: Frases NC
26 CYCL DEF 209 ROSCADO RIGIDO
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q257=5 ;PROFUNDIDAD DE TALADRADO
ROTURA DE VIRUTA
Q256=+25 ;RETROCESO EN ROTURA DE VIRUTA
Q336=50 ;ÁNGULO CABEZAL
