7.3 Funciones auxiliares para la
indicación de coordenadas
Programación de coordenadas referidas a la
máquina: M91/M92

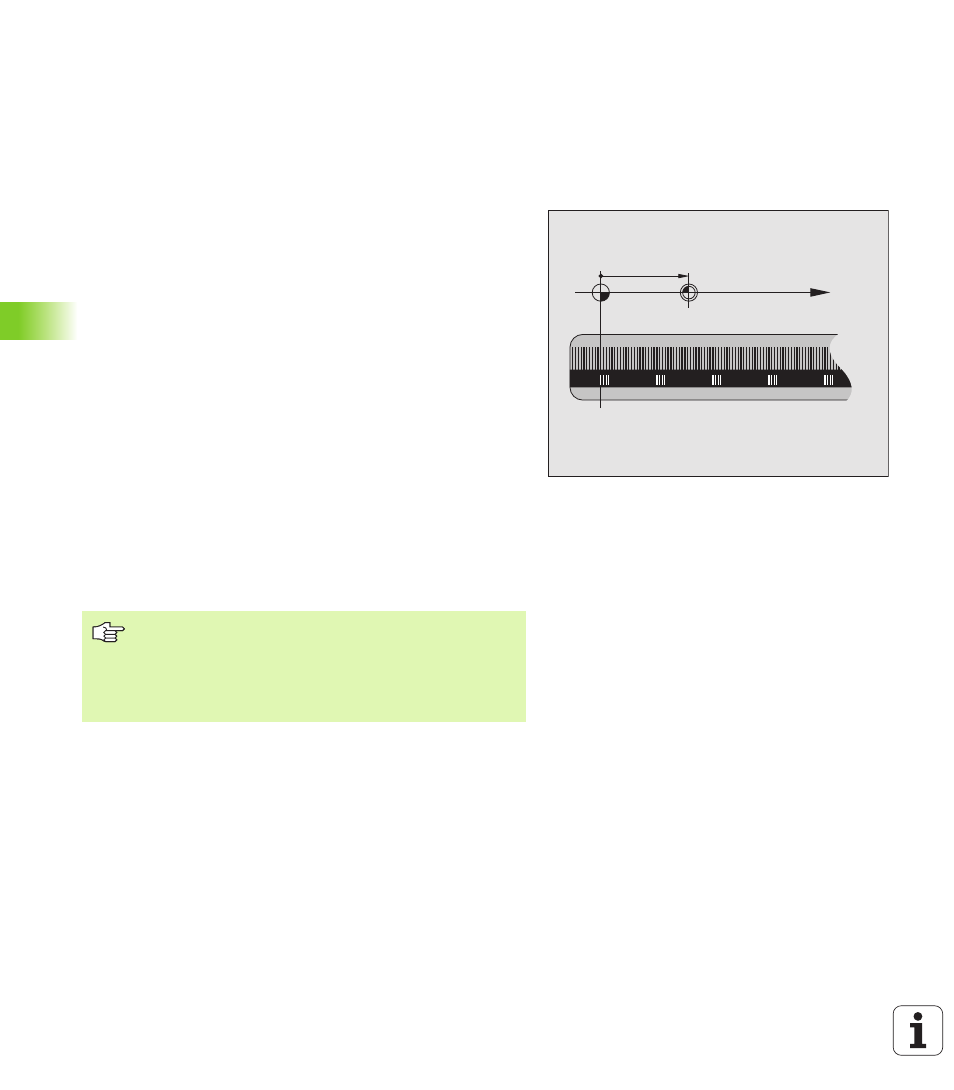

Punto cero de la regla
En la regla una marca de referencia determina la posición del punto
cero de la regla.
Punto cero de la máquina
El punto cero de la máquina se precisa para:
fijar los márgenes de desplazamiento (finales de carrera de
software)
llegar a posiciones fijas de la máquina (p.ej. posición para el cambio
de herramienta)
fijar un punto de referencia en la pieza
El fabricante de la máquina indica en un parámetro de máquina, para
cada eje, la distancia del punto cero de la máquina al punto cero de la
regla.
Comportamiento estándar
El TNC refieren las coordenadas al punto cero de la pieza véase
"Fijación del punto de referencia (sin palpador 3D)", pág. 78.
Comportamiento con M91 – Punto cero de la máquina
Cuando las coordenadas en las frases de posicionamiento deban
referirse al punto cero de la máquina, se programa en dichas frases
M91.
El TNC indica los valores de coordenadas referidos al punto cero de la
máquina. En la visualización de estados se conecta la visualización de
coordenadas a REF, véase "Visualización de estado", pág. 52.
X (Z,Y)
X
MP
Si se programan coordenadas incrementales en una frase
M91, estas coordenadas se referirán a la última posición
M91 programada. Si el programa NC activo no hay
programada ninguna posición M91 programada, la
coordenadas se referiran entonces a la posición actual de
la herramienta.
