52
1 Introducción
1
.4 V
isualización de estado
1.4 Visualización de estado

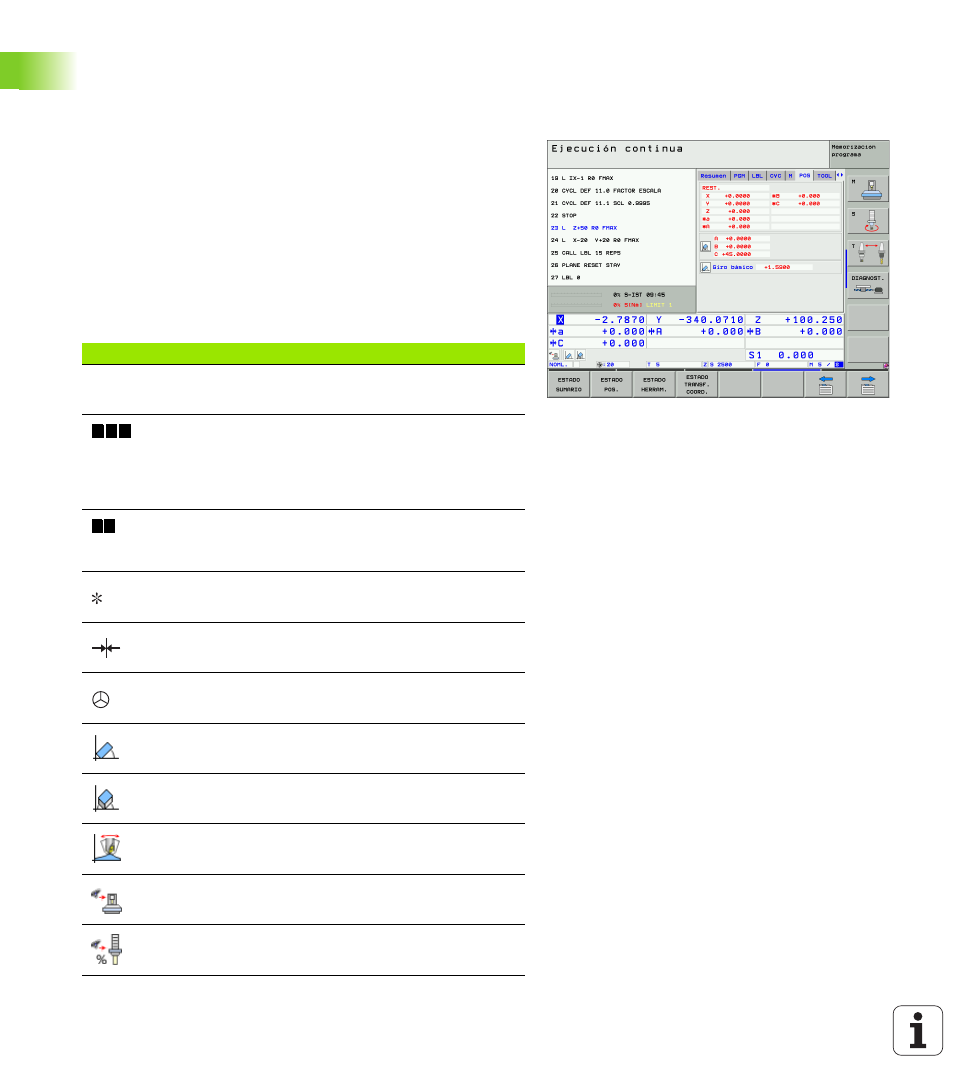

Visualización de estado "general"
La visualización de estados general en la zona inferior de la pantalla
informa del estado actual de la máquina. Aparece automáticamente en
los modos de funcionamiento siguientes:
„ Ejecución del programa frase a frase y ejecución continua del
programa, mientras no se seleccione exclusivamente la
visualización „Gráfico“, y en el modo
„ Posicionamiento manual (MDI).
En el modo de funcionamiento Manual y Volante electrónico aparece
la visualización de estados en la ventana grande.
Información de la visualización de estados
Símbolo Significado
Coordenadas reales o nominales de la posición
actual
Ejes de la máquina; el TNC indica los ejes auxiliares
en minúsculas. El constructor de la máquina
determina la secuencia y el número de ejes
visualizados. Rogamos consulten el manual de su
máquina
La visualización del avance en pulgadas corresponde
a una décima parte del valor activado. Revoluciones
S, avance F y función auxiliar M activada
Se ha iniciado la ejecución del programa
El eje está bloqueado
El eje puede desplazarse con el volante
Los ejes se desplazan teniendo en cuenta el giro
básico
Los ejes se desplazan en el plano de mecanizado
inclinado
La función M128 o FUNCION TCPM está activa
La función Monitorización Dinámica de Colisiones
DCM está activa
La función Regulación Adaptativa del Avance
Integrada
AFC está activa (opción de software)
REAL
X Y Z
F S M
