HEIDENHAIN iTNC 530
229
6.3 Apr
o
ximación y salida del cont
or
no

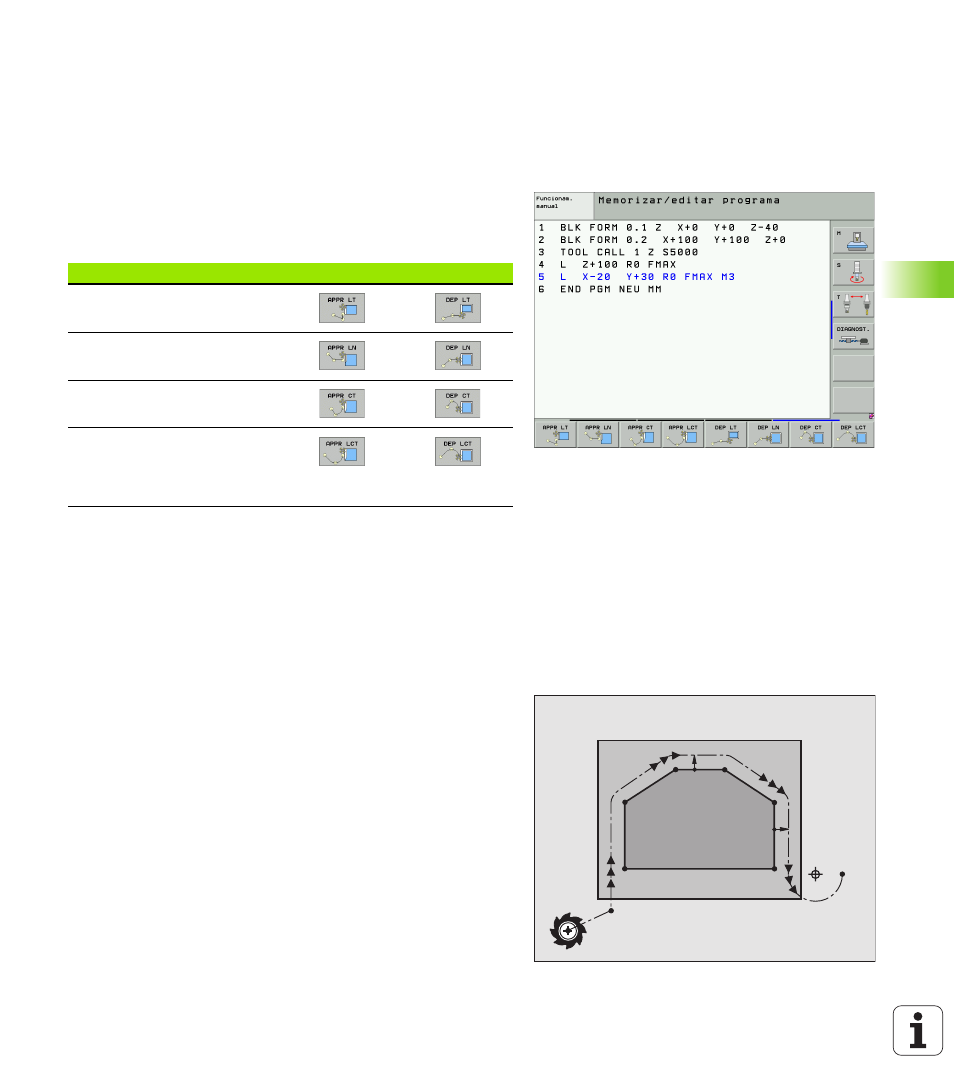

6.3 Aproximación y salida del
contorno
Resumen: Tipos de trayectoria para la
aproximación y salida del contorno
Las funciones APPR (en inglés. approach = aproximación) y DEP (en
inglés departure = salida) se activan con la tecla APPR/DEP. Después
mediante softkeys se pueden seleccionar los siguientes tipos de
trayectoria:
Aproximación y salida a una trayectoria helicoidal
En la aproximación y la salida a una hélice, la herramienta se desplaza
según una prolongación de la hélice y se une así con una trayectoria
circular tangente al contorno. Para ello se emplea la función APPR CT
o bien DEP CT.
Posiciones importantes en la aproximación y la
salida
„ Punto de comienzo P
S
Esta posición se programa siempre antes de la frase APPR. PS se
encuentra siempre fuera del contorno y se alcanza sin corrección de
radio (R0).
„ Punto auxiliar P
H
La aproximación y salida pasa en algunos tipos de trayectoria por un
punto auxiliar P
H
que el TNC calcula de la frase APPR y DEP. El TNC
se desplaza desde la posición actual al punto de ayuda P
H
con el
último avance programado
„ Primer punto de contorno P
A
y último punto de contorno P
E
El primer punto de contorno P
A
se programa en una frase APPR, el
último punto de contorno P
E
con la función de trayectoria deseada.
Si la frase APPR contiene también las coordenadas de Z, el TNC
desplaza primero la hta. al punto P
H
sobre el plano de mecanizado y
desde allí según el eje de la hta. a la profundidad programada.
Función Aproximación Salida
Recta tangente
Recta perpendicular al pto. del
contorno
Trayectoria circular con unión
tangencial
Trayectoria circular tangente al
contorno, aproximación y salida a
un punto auxiliar fuera del contorno
sobre una recta tangente
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
