516
9 Programación: Funciones especiales
9.1 La función PLANE: Inclinación del plano de mecanizado
(opción
d
e
-sof
tw
ar
e
1) 9.1 La función PLANE: Inclinación
del plano de mecanizado
(opción de -software 1)
Introducción
Con la función PLANE (ingl. plane = plano) se dispone de una potente
función con la que se puede defjnir de diferentes modos de planos de
mecanizado inclinados.
Todas las funciones PLANE disponibles en el TNC describen el plano de
mecanizado que se desee independientemente de los ejes basculantes
que estén habilitados realmente en la máquina. Se dispone de las
siguientes posibilidades:
¡Las funciones para la inclinación del plano de mecanizado
deben ser liberadas por el constructor de la máquina!
La función PLANE se puede ajustar básicamente sólo en
una máquina que disponga al menos de dos ejes giratorios
(mesa y/o cabezal). Excepción: también se puede utilizar la
función PLANE AXIAL cuando en su máquina solamente
exista o esté activo un único eje giratorio.

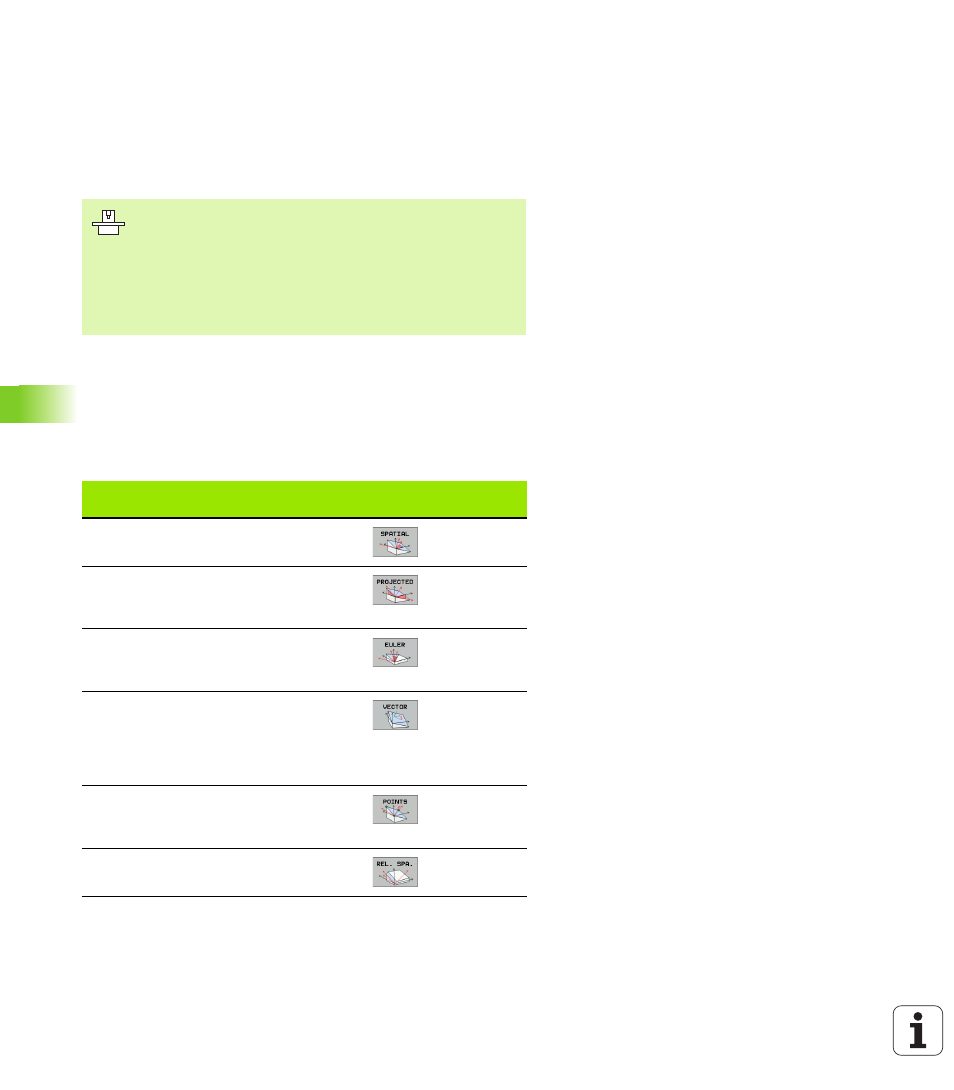

Función
Parámetros
indispensables
Softkey Página
SPATIAL Tres Ãngulos espaciales
SPA
, SPB, SPC
Pág. 520
PROJECTED Dos ángulos de proyección
PROPR
y PROMIN asi como un
ángulo de rotación ROT
Pág. 522
EULER
Tres ángulos Euler:
precesión (EULPR), nutación
(EULNU) y rotación (EULROT),
Pág. 524
VECTOR Vector de normales para la
definición del plano y
vector de base para la
definición de la dirección
del eje inclinado X
Pág. 526
POINTS
Coordenadas de tres
puntos cualquiera del
plano a inclinar
Pág. 528
RELATIV Unico ángulo espacial con
efecto incremental
Pág. 530
