HEIDENHAIN iTNC 530
539
9.9 Det
e
rm
inar el compor
tamient
o
de
posicionamient
o
de la función PLANE
Ejempo para una máquina con mesa giratoria C y mesa basculante A
Función programada: PLANE SPATIAL SPA+0 SPB+45 SPC+0

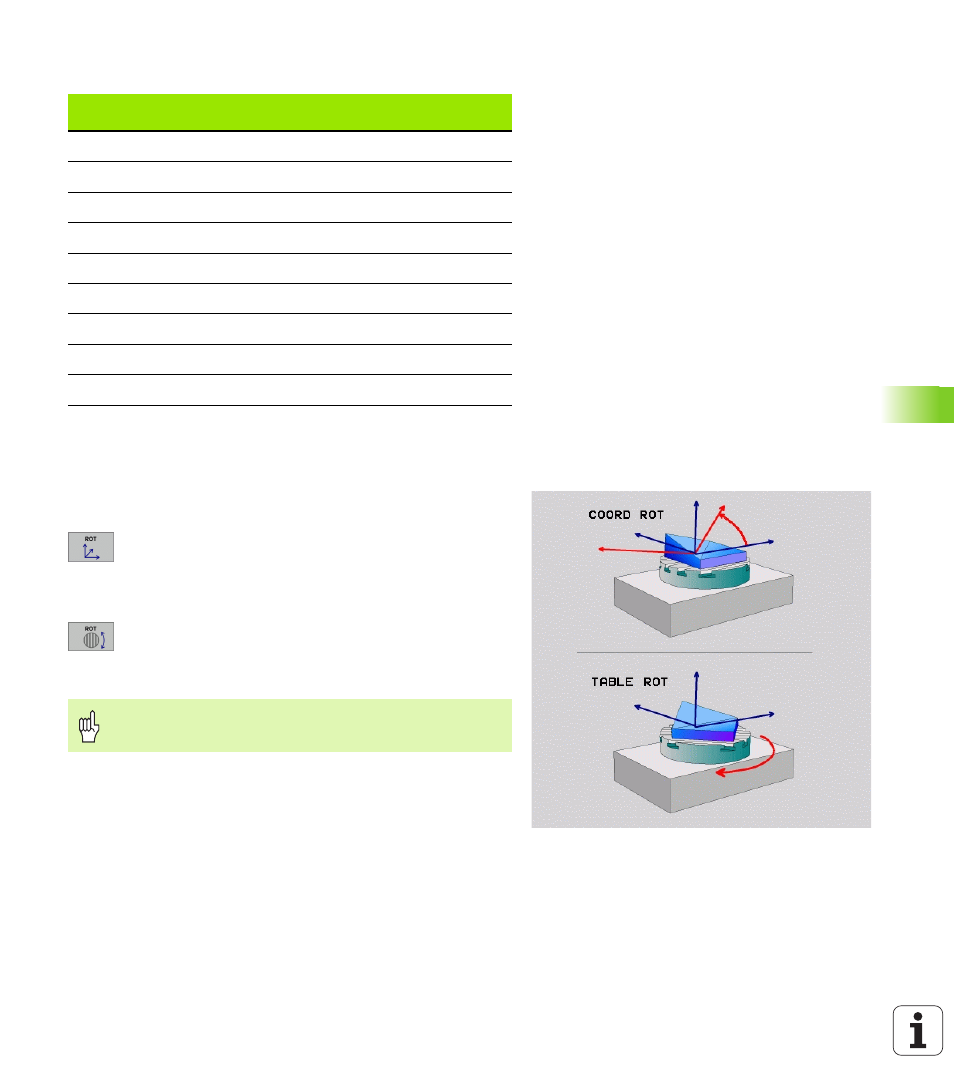

Selección del modo de transformación
(Entrada opcional)
Para máquinas que tienen una mesa giratoria C se dispone de una
función con la que se puede fijar el modo de transformación:
8 COORD ROT
determina, que la función PLANE sólo debe
rotar el sistema de coordenadas en el ángulo de
inclinación definido. La mesa giratoria no se mueve,
la compensación del giro se realiza por la via del
cálculo
8 TABLE ROT
determina, que la función PLANE debe
posicionar la mesa giratoria en el ángulo de inclinación
definido. La compensación se realiza mediante un
giro de la pieza
Interr. final
de carrera Posición de
arranque
SEQ
Resultado
posición del eje
Ninguna A+0, C+0 no progr. A+45, C+90
Ninguna A+0, C+0 + A+45, C+90
Ninguna A+0, C+0 – A–45, C–90
Ninguna A+0, C-105 no progr. A–45, C–90
Ninguna A+0, C-105 + A+45, C+90
Ninguna A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 no progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Aviso de error
Ninguna A+0, C-135 + A+45, C+90
Al utilizar la función PLANE AXIS, las funciones COORD ROT y
TABLE ROT
no tienen ninguna función.
